馬鞍山發電廠凝結水系統變頻改造的實施分為兩個步驟：一是通過硬件改造，實現變頻器控制凝結水泵；二是通過軟件改造，實現自動調節，來完成從測量到控制的任務。實施中，將控制邏輯與機組DCS 結合在一起，利用DCS 便可對凝結水泵變頻控制系統監控畫面進行編程、組態，實現閉環控制，從而使改造工作量和投資大為降低。

1 硬件改造

硬件改造主要按以下步驟進行。

(1) 系統主要由LB4245 變頻器、電抗器、凝結水泵電機等組成，運行頻率由手操器設定。

(2) 變頻器輸出端電抗器DK因變頻器與電機之間的電纜超過60 m ，為抑制運行中產生高次諧波過電壓、保護電機安全而加裝。

(3) 在乙凝結水泵安裝一臺LB4245 變頻器，將變頻器串接在原來輸入到電機的一次線中；將甲凝結水泵作為備用泵，當變頻器發生故障或電氣回路發生故障時，由主回路中的原DW15 開關控制其啟、停及故障開斷、復位，自動連鎖啟動甲泵工頻運行。

(4) 將DCS 輸出信號4～20 mA 輸入到變頻器12～16 端子上，控制變頻器輸出頻率，以改變電機轉速。

(5) 變頻器輸出的4～20 mA 轉速模擬量信號2～12 端子送入DCS 系統。

(6) 乙凝結水泵啟動時，由變頻器實現軟啟動(啟動頻率2 Hz) ，以降低啟動電流。

2 軟件編制和自動調試

軟件編制和自動調試主要按以下步驟進行。

(1) 畫出凝結水系統自動控制的流程圖，再在DCS 系統中編制軟件，進行全局點目錄的組態及畫面組態. 通過計算、現場調試得出PID 調節器的KP (穩態位置誤差系數) 及Ti (穩態時間常數) 等參數。

(2) 把被控對象除氧器水位、凝汽器水位經調節器輸出的(4～20 mA) 模擬控制信號送入變頻器，以控制凝結水泵電機的轉速。

3 經濟效益估算

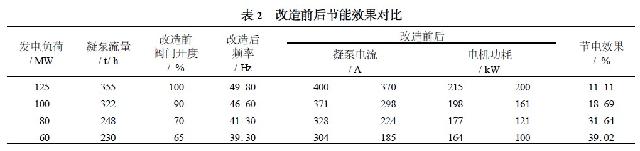

馬鞍山發電廠的N125 機組汽輪機為N125 -135/ 535/ 535 型，超高壓、中間再熱、雙缸、雙排汽、冷凝式汽輪機。 凝結水泵規范為：型號12NL2160 ，流量335 t/ h ，出口壓力1. 55 MPa ， 轉速1475r/ min ；配套電機功率225 kW ，額定電壓380 V ，額定電流400A。凝結水母管壓力為1. 3～1.4 Mpa。系統變頻改造后，自動化程度明顯提高，運行可靠性加大。其效果見表1。通過分析兩年來的運行數據發現，在機組低負荷運行時，具有非常明顯的節電效果。其改造前后的節能效果見表2。實現變頻調節后電耗下降11. 11 % ～ 39. 02 % ，帶來了巨大的經濟效益。
