兩種新技術把現場總線推向新時代

ainet.cn 2010年05月06日

現場總線系統的用戶因為操作這些系統非常困難，因而多年來非常的郁悶。隨著設備越來越復雜，操作員、工程師和技術員必須經過努力奮斗才能獲得這些設備的所有價值。一個明顯能夠幫助用戶解脫的方法是引進有廠商撰寫的專家應用軟件，它們可以集成現場總線系統。

我們這里敘述的專家應用軟件是指出現的用戶界面包含了控制系統工程或者維護環境的內容。只要點擊系統硬件樹中的一個設備，就會顯示這個設備的參數列表，一個由非常理解儀表功能的設計人員編制的可視化應用頁面。如果你想要了解閥門的位置是否合適，你就可以查看一幅過去的一個月設定值變化的趨勢圖。如果你想要校準一臺壓力變送器，應用程序幫助你走過一個流程，完成所有計算，存儲所有數據，最后告訴你結果和它們的質量。

在系統中集成這些應用是非常重要的。這使得診斷可以在控制室里執行。而不需要用一臺手持設備插入網絡引起擾動。設備也不需要進行離線服務或者連接到一個獨立的設備中。

這些應用的引進是緩慢的，因為對于控制系統和配置工具的界面是完全不同的，也不存在標準?，F(xiàn)場總線工業已經響應這個形勢，引進兩個新的補充技術– FDT （現場設備工具）和增強性 EDDL（電子設備描述語言）。

什么是電子設備描述語言？

電子設備描述語言出現于現場總線產生的初期，目的是它的名字所隱含的－用來對設備進行描述。系統與現場總線設備交互，在通信之前就需要知道會話的規則。這一設備類型支持什么功能塊？可以使用什么參數？這些參數是什么樣的數據類型？這些參數的允許的范圍和缺省值是什么？在設備連接到系統之前，系統就需要知道這些信息。

使用設備描述（DD），系統解決不了什么樣的問題？

現場總線技術，從通信規范到不同的設備描述語言，從設備的觀點來看還有些問題。換句話說，這個技術給了我們方法，用很多參數去創建設備，但是它們不能真正幫助系統，或者系統用戶，理解如何翻譯、結合、分類、和與參數交互。使用 DD 文件，系統能夠呈獻多個參數表。它可以幫助用戶理解它們的使用。

DD 文件不能用于與設備的通信。軟件的一些層面必須存在于DD文件與一個設備實際通信之間。

DD 文件不是完全相同。不同的現場總線技術利用電子設備描述語言（EDDL）的方式也不同。這種情況一直延續到了今天，直到新的設備描述（DD）做了改進（我們以后將會探討它們）。 DD 文件是用一種語言寫成的，但文件隨后轉換成一種二進制格式。轉換后的格式對于不同的現場總線技術是不同的（比如 FF 的DD文件和 HART 的DD文件是不一樣的），而且文件怎樣進行翻譯的規范仍然保密。系統供應商需要從每個現場總線組織購買軟件來翻譯設備描述（DD）文件。因為這些軟件包是分別設計的，這等于強迫系統供應商創建和維護多種產品（軟件）來支持多種現場總線設備描述文件類型。

DD 文件限制了與設備交互的范圍。比如，當使用 FF 的設備描述文件DD時，雖然相關的功能有許多，在這一時刻只能使用一項功能。

什么是增強型的電子設備描述語言（EDDL）?

增強型電子設備描述語言（EDDL）是不同的現場總線組織針對上述問題反映的開始－參數的一個簡單列表用于現場總線的接口是不夠的。而這些“增強”是加入了新穎的電子設備描述語言（EDDL），它們能夠完成一整套實際的要求，下面我們分別進行討論。

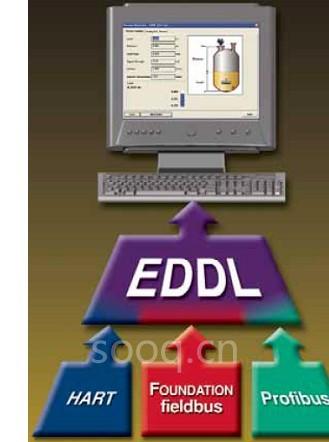

增強型EDDL 是一種基礎型的編程語言，設計用來通過視窗接口連接現場設備。除了參數列表，用增強型的DD語言編寫的程序能夠支持選項卡，用于不同內容的界面隔離，創建兩維的圖形和數據繪圖，執行基本的算術運算，存儲文件和顯示圖片。

增強型 EDDL 是一種“類似 C”的語言，也就是像原始的 EDDL，轉換和發布以一種獨一無二的格式，由不同的現場總線組織來設計。文件中的編碼能夠用現場總線組織提供的軟件實現運行時翻譯（每種類型的現場總線有不同的軟件）。

使用EDDL的系統專家負責撰寫主要數量的編碼用于翻譯文件。比如，增強型 DD 文件需要在屏幕的相對位置創建一幅圖形。系統軟件，寫在操作系統中和系統供應商選擇的編程語言平臺，基于選擇編程語言的圖形能力必須創建表達的圖形。他們也負責撰寫用于驅動物理網絡接口的驅動程序和需要打包軟件EDDL 才能操作的配置環境。

改進EDDL語言的工作在一直進行著，改進基本設備描述特性以及另外增強功能。

[DividePage:NextPage]

增強型EDDL有什么限制？

就像上面提到的，增強型DD語言是相當簡單的。設備供應商面對著制造日益復雜的設備，并且需要有軟件支持它們。供應商需要做出的決定之一是基于他們的支持軟件選擇使用的語言。因為現在所有的工程應用工具都是基于視窗操作系統的，可選擇的語言列表相當?shù)拈L。支持軟件可以用 C、C＋＋、C＃、Visual Basic、Visio、MatLab、EDDL、或者其他語言來寫。和所有工程中的決定一樣，軟件工具必須基于產品的要求來選擇。如果應用非常簡單，能夠使用EDDL語言來完成，這是一種合理的選擇，而且還有一些收益，包括平臺的獨立程度。如果需要更先進的特性，如與數據庫交互能力、先進多維圖形、輸出成 Excel表格、或者先進算術能力，就需要選擇支持這些特性的語言。其他的要求像：需要接口使用多個功能塊或者同時連接多個設備、或者提供嵌入式幫助系統等，也會影響最終的決定。

什么是FDT?

無論選擇什么樣的語言編寫用于支持現場總線設備的應用軟件，這個應用軟件是用于連接現場設備和控制系統或者配置工具的接口。一個通用方法來描述這個接口是具有兩個軟件元件。第一個元件是驅動器，它為系統或者工具與實際的現場總線設備提供了一個物理通信通道接口。第二個元件是一個平臺的界面。這個界面允許在系統中所有的設備就象樹上的葉子，在平臺上可以訪問存儲的數據。

假設所有的控制系統供應商需要支持現場總線設備應用，那么每個系統都要創建這兩個元件。如果每個系統供應商都要設計這個界面，其結果是市場上有若干個私有的界面。設備供貨商那么就處于這種形勢：他們的軟件是唯一的版本，但必須要支持所有不同的系統。如果一個設備供應商也正好是一個競爭的系統供應商，那么因為接口的描述可以共享，沒有什么不同。其結果可能是設備供應商不提供應用（或者只提供單機應用），一些系統的用戶不能得到來自應用和來自一些設備供應商的收益。

FDT 技術的發展為自動化用戶提供了幫助而避免這種命運。FDT 定義了設備應用和控制系統平臺和物理現場總線設備的接口。FDT 允許設備供應商對于系統框架應用具有一個公共接口。支持這些接口的任何系統都能夠集成到應用中。在每個系統中的應用也具有相同的行為、相同的外觀和相同的感覺。

FDT 對系統只有很少的影響，而對設備或者它們的設備描述DD文件沒有影響。象上面所述，每個系統必須具有這些類型的接口。FDT以一種開放、標準的方式簡單定義了接口。對于系統，仍然需要DD 文件描述設備，用于系統配置，而設備本身不需要做任何改變。

設備應用要符合 FDT 的規范（它們被稱為 DTM），可以使用多種語言寫成。DTM （設備類型管理器）支持增強型 EDDL 文件，所以增強型 EDDL 應用也可以相同的方式集成到系統，而以其他語言編寫的 DTM 也可以集成到系統中來。

FDT 的限制是什么?

FDT 是基于微軟的視窗的技術。因為這個因素，要受到不可避免的升級和操作系統版本的變化，這是我們所有人都已經熟悉了的。因為所有軟件工具運行于操作系統之上，FDT 平臺和設備應用也需要偶爾升級。

FDT 僅定義了系統元件之間的接口。因為這樣，FDT 元件不能代替設備描述 DD 文件，所以它仍然是所有現場總線系統的主要部分。

討論

增強型 EDDL 是 DD 技術的一種延伸，已經得到所有現場總線系統的支持。它是一種編程語言，能夠用于便攜式應用的創建，可以在支持這種技術的任何系統上運行。

FDT 是一種接口規范，允許系統和工程工具供應商實施一個公共元件接口。如果系統支持FDT，執行FDT接口的設備應用能夠容易地集成到任何系統中。這些應用可以使用很多語言寫成，包括 EDDL。市場上還有免費翻譯 EDDL 應用的FDT 應用，所以 EDDL 文件可以在任何時候加到系統中來。

FDT 對于微軟視窗操作系統的獨立性是爭論最多的話題。沒有人懷疑視窗的“移動目標”本性提出了一個重要的挑戰，因為用戶需要的系統生命周期為20年或更多年。一旦出現，無論如何，工業用戶要用支票簿來支付。視窗提供的收益看似超過了負面影響?；旧峡矗裉熹N售的系統工程工具 100% 是基于視窗系統的。即使供應商聲稱他的FDT 是獨立于視窗系統，但基于視窗系統的設備應用仍然銷售旺盛。

FDT 技術已經得到了大多數主要系統和設備供應商以及一些知名最終用戶具大推動，他們很多已經成為 FDT 組織的成員，并且正在開發基于 FDT 的產品。很多 FDT 的支持者也支持EDDL 的增強開發工作。很多系統已經同時支持這兩種技術。

在媒體上仍有很多的討論，不知何故，用FDT 反對EDD。希望這種討論使理能夠越辨越明，在兩個技術中沒有任何重疊?；?/SPAN>FDT 的系統支持 DD 文件，并且永遠這樣。設備供應商不需要因贊同FDT/DTM而放棄 DD。在支持 FDT時，不需要對設備做更改。兩種技術，個別地和一起地為現場總線系統加入巨大的價值。
