CANopen是一種架構在CAN bus網絡上的通訊協議，已廣泛的應用在各種嵌入式控制系統。例如，工業機械控制、車輛控制系統、工廠自動化、醫療設備控制、大樓自動化、遠程數據收集和監控、環境監測等等。

        具有16個隔離型DI通道的CAN-2053C提供經濟的CANopen從端解決方案。這個模塊符合CiA的CANopen標準規范，并遵循DS-301規范4.02版與DSP-401規范2.1版。不僅通過CiA CANopen Conformance Test軟件的驗證，讓用戶能安心的將CAN-2053C安裝于任何CANopen網絡上，也提供符合標準的EDS檔案，通過這個檔案，用戶可以非常容易的應用CAN-2053C于任何標準的CANopen主端接口。再者，多功能的DI通道設計，允許使用者將其運用在PNP、NPN、TTL、relay contact等架構上，因此能滿足大部分的應用領域。通過特殊的I/O pair-connection功能，用戶只需準備一個CAN-2053C與一個適當?shù)腃AN-2000C系列DO模塊(例如CAN-2057C)，調整這兩個模塊的旋轉開關，設定波特率與站號后，將兩者的CAN bus互相連接，那么CAN-2053C的DI輸入訊號就可以通過CAN bus直接控制遠程的DO模塊的數字輸出。

        通過與泓格公司CANopen主端接口的搭配，更可以滿足用戶不同的需求并快速建立一個CANopen的網絡系統。我們提供了各式各樣的CANopen主端的解決方案，諸如嵌入式系統、PCI及PCIe插槽的版卡、PCI 104的卡片、和USB接口的模塊等。

        特征

         ◆16通道的隔離型sink/source DI輸入

         ◆CANopen版本：DS-301，v4.02

         ◆Device Profile版本：DSP-401，v2.1

         ◆支持I/O Pair-connection功能

         ◆提供DI的極性設定功能

         ◆CANopen傳輸波特率：10 kbps，20 kbps，50 kbps，125 kbps，250 kbps，500 kbps，800 kbps，1000 kbps

         ◆旋鈕開關調整CANopen Node ID，范圍為1~99

         ◆支持NMT，PDO，SDO，EMCY，SYNC，Guarding，跟 Heartbeat 通訊協議

         ◆通過CANopen conformance test的軟件驗證

         ◆提供EDS檔案

         ◆±4 kV的靜電保護

         ◆3750 Vrms的模塊隔離保護

         ◆提供120Ω的終端電阻啟用開關

         ◆對于電源、CANopen狀態、終端電阻狀態、與DI狀態提供LED燈號顯示

         ◆操作溫度：-25 ~ +75℃

        應用

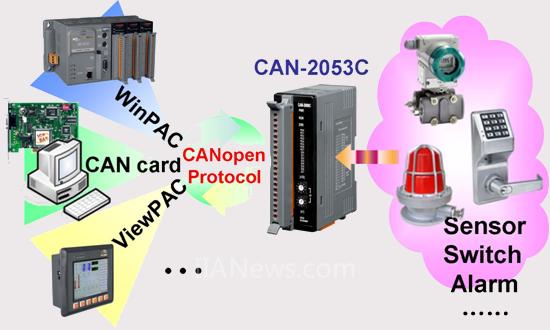

CAN-2053C可通過CANopen Network將開關、警報、傳感器等設備的狀態及時回傳給CANopen master

CAN-2053C可和另一CAN-2000C系列的DO模塊(例如CAN-2057C)搭配成CANopen的I/O pair-connection網絡
