H2 測量技術和歐洲綠色協議

　　伴隨著歐盟委員會的一系列政策措施的出臺，歐洲綠色協議的綜合目標是在 2050 年前，實現歐洲的氣候中立。

　　ENTSOG(歐洲天然氣輸送系統運營商網絡)的使命，是促進和加強歐洲各國天然氣輸送系統運營商(TSO)之間的合作，以確保他們能夠遵循歐盟的能源目標 — 發展泛歐輸氣系統。它的建立，旨在促進天然氣內部市場的完善并刺激跨境貿易，確保歐洲天然氣管網的有效管理和協調運作，并促進管網技術的正向發展。

　　氫氣的使用是清潔能源轉型的支柱之一。夏季的太陽能越來越多;但在北半球，主要的能源需求是在冬季。風能也同樣越來越多，但產生風能的地域通常對能源的需求不大。鑒于這兩種情況，氫氣既可用于能源輸送，又可以用于能源存儲。這樣一來，在將可再生能源融入到能源系統的過程中，氫氣的作用尤為顯著。當氫氣的生產規模足夠大時，源自可再生能源的氫氣，將在未來幾十年內為實現歐洲的氣候中立發揮主要作用。

　　在氫氣的過程測量方面，科隆公司擁有幾十年的經驗。在 100 年前，由科隆公司創始人 Ludwig Krohne所制造的轉子流量計，就可用于測量氫氣。時至今日，測量氫氣的產品組合已非常豐富，超聲波、質量和渦街流量計陸續粉墨登場。對于貿易交接級測量，科隆公司所提供的 ALTOSONIC V12 超聲波流量計，已經成功地應用于高精度的天然氣計量超過 15 年。

　　在未來的幾期微信中

　　科隆將帶來《氫能，可再生資源的測量技術》系列的文章，今天，與大家分享的又是哪些有趣的應用案例呢?

　　在 DNV 的測試實驗室中，調和天然氣與氫氣

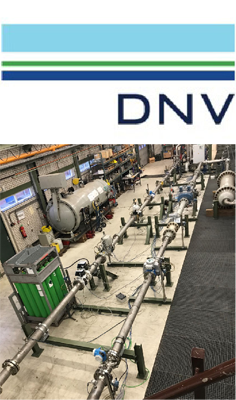

圖：2021 年 1 月，在 DNV 格羅寧根工廠進行氫氣測量的測試回路

　　2021 年 1 月，在荷蘭格羅寧根的 DNV GL 實驗室中，進行了氣體超聲波流量計的測試。測試的目的是，確定流量計在 16bar 和 32 bar 的壓力下，測量天然氣或者混合了 10%、20% 和 30% H2 的天然氣，其結果是否不同?？坡」境晒Φ卣宫F(xiàn)了 ALTOSONIC V12超聲波流量計，在測量 氫氣含量最高 30% 和 CO2 含量最高 20% 的天然氣時的出色性能，所有誤差都在允許的范圍內。來自于荷蘭、德國、意大利、法國、西班牙、比利時、愛爾蘭和波蘭的輸氣系統運營商，參與并見證了整個測試過程。

　　德國 PTB 的技術指南 G19 中明確規定 — 在德國，僅在具有制造商聲明和 PTB 許可證書時，方可用作測量氫氣含量大于 10% 的貿易交接級的儀表。

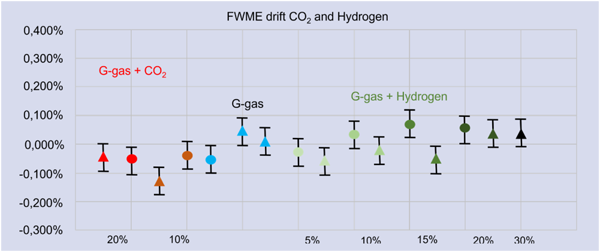

圖：科隆公司的 ALTOSONIC V12 流量計，在混合氣體測試中的漂移情況(圓點代表 32bar，三角形代表16bar)。

　　鑒于在 DNV 的成功測試，科隆公司的超聲波流量計獲得了 PTB 認證，認證范圍是用于氫氣含量不超過 30% 的天然氣測量。100% 氫氣含量的許可證書，正在申請的過程中。

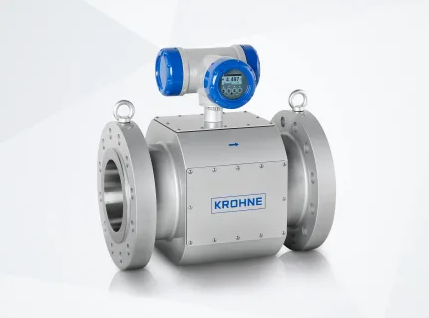

　　ALTOSONIC V12

　　根據 DNV 的最終報告，科隆公司的 ALTOSONIC V12 超聲波流量計，在氫氣中的漂移被認為相當細微。僅供參考，DNV 已經檢測了 9 臺超聲波流量計。9臺超聲波流量計中的 7 臺，與儀表的可轉移性相比，被認為漂移較顯著。
