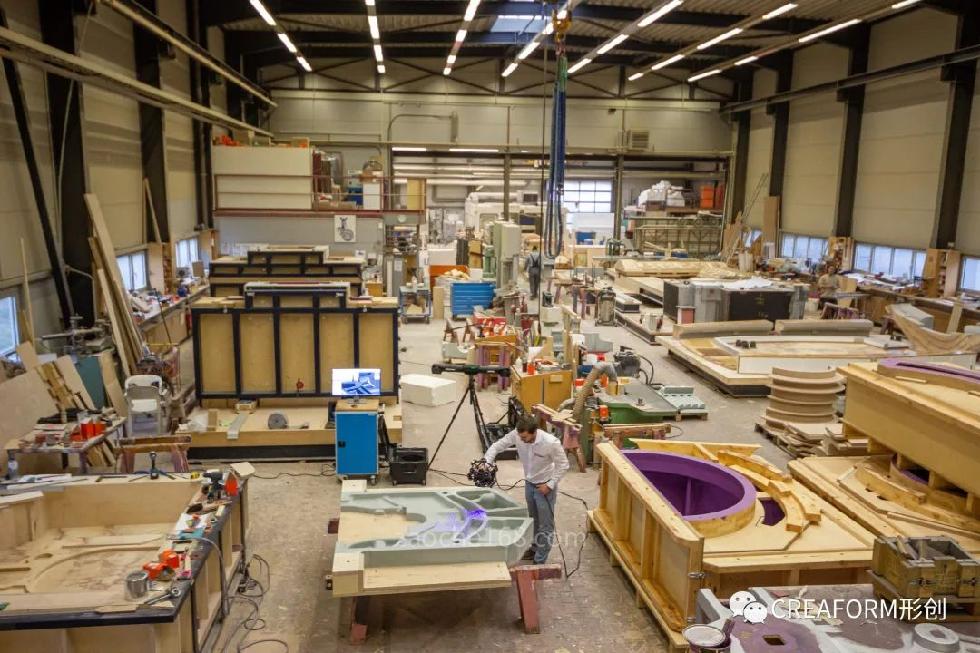

Duisburger Modellfabrik GmbH 公司的核心業務是生產由木材、塑料塊材料和泡沫制成的大型鑄造模型，其用于制造由鋼、灰鐵或球墨鑄鐵制成的蒸汽和燃氣輪機、發動機機座、柴油發動機和風力渦輪機部件。
越來越多的客戶要求我們將生產出來的模型設備與原始 CAD 數據進行比較。一個模型設備由模型和芯盒組成。這些后來在鑄造廠作為工具用于制造模具（獨立部件）。Duisburger Modellfabrik 在其開業前幾年曾向第三方購買數字測量服務。他們很快就決定購買自己的測量系統以降低成本，并避免模型建造商和測量師之間的摩擦損失。由于公司生產的部件長、寬、高均達到數米，因此找到一個能夠快速、方便地掃描大型表面的三維測量系統就顯得尤為重要。當然，不能以犧牲精度為代價。由于公司沒有專門的測量室，測量系統必須是便攜式的，并且能夠承受不利的環境因素影響（如灰塵、污垢、振動），換句話說，公司幾乎可以在任何地方使用它。
在工作流程中使用三維掃描儀
他們決定采用 Creaform 形創公司的 MetraSCAN 3D 光學三坐標掃描儀，這款掃描儀專為用于制造業中的高精度、可重復的計量級測量和 3D 幾何表面檢測而設計。他們決定的主要因素是該掃描儀具有高度靈活性、能夠?qū)Φ浊羞M行數字化處理及其虛擬裝配功能。
并不是所有的模型夾具都需要進行虛擬測量。但在必要的情況下，在完成每個獨立部件后，會對它們進行掃描。過去，Duisburger Modellfabrik 公司依賴于服務提供商，因此這是不可能實現的。為了充分利用專程雇來的計量服務所提供的服務，必須提前完成大量部件的生產，而掃描這些部件需要大約三天的時間。但現在，剛生產好的部件可以直接用自有的三維掃描儀來測量，然后運往客戶所在地。
Duisburger Modellfabrik GmbH 公司的董事總經理 Herbert Schild 先生指出：“對我們來說，在我們的工作流程中部署 MetraSCAN 3D 以及培訓我們的員工是輕而易舉的事，因為我們的員工已經擁有 CAD/CAM 方面的經驗，所以他們對計算機相關工作有濃厚的興趣。通過掃描未完成的部件，可以編寫一個理想的銑削路徑，避免刀具多次空轉。”
未完成和已完成部件的三維測量
在本案例中，必須掃描一個未完成的發動機模型設備部件，然后再掃描一個已完成的部件。Duisburger Modellfabrik GmbH 公司的每個項目理論上都遵循以下模式：
- 接收客戶的成品部件數據|
- 創建未完成部件的數據，設置加工余量和應用拔模角度；這些是將模型從模具中取出或?qū)⑿托緩男竞兄腥〕龅谋匾獥l件。
- 使用 CAD 創建模型設備
- 銑削和制造模型設備
- 運用 MetraSCAN 3D 對各個成品部件進行三維掃描
- 將數據與構建的數據進行匹配
- 將數據與客戶的成品部件數據進行比較
- 對成品鑄件進行三維掃描
- 將鑄件與客戶的成品部件數據進行比較

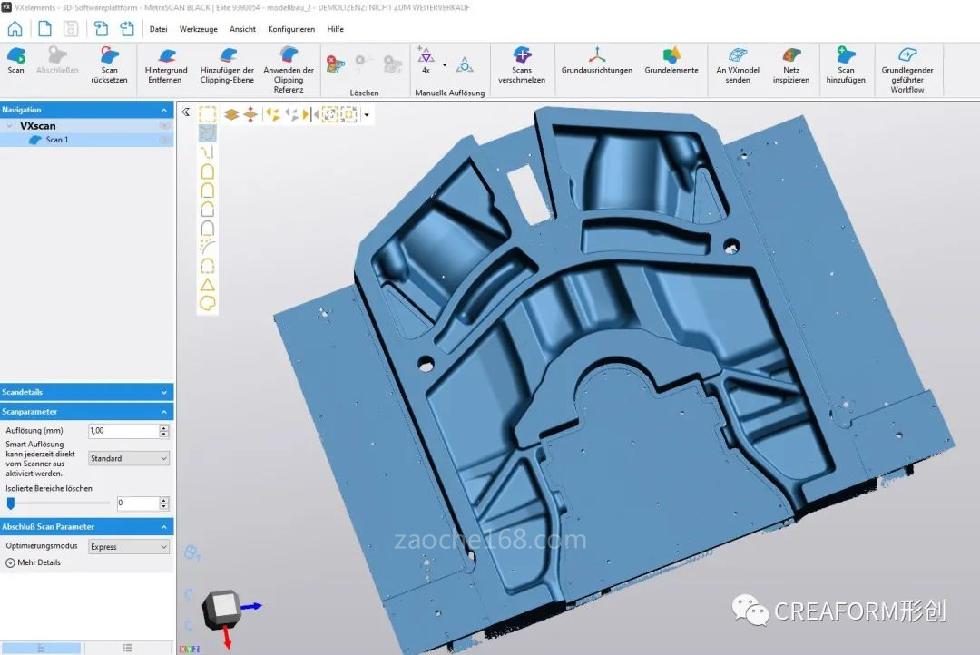

VXelements 中的掃描數據和模型設備的 CAD 數據
MetraSCAN 3D 光學三坐標掃描儀支持 Duisburger Modellfabrik 公司的哪些流程？
質量控制

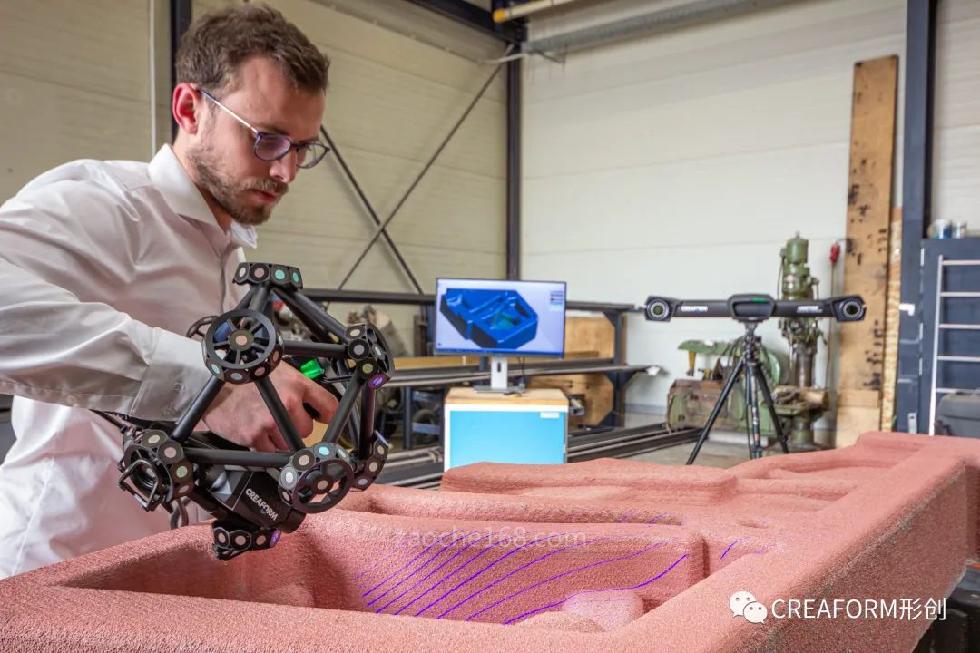

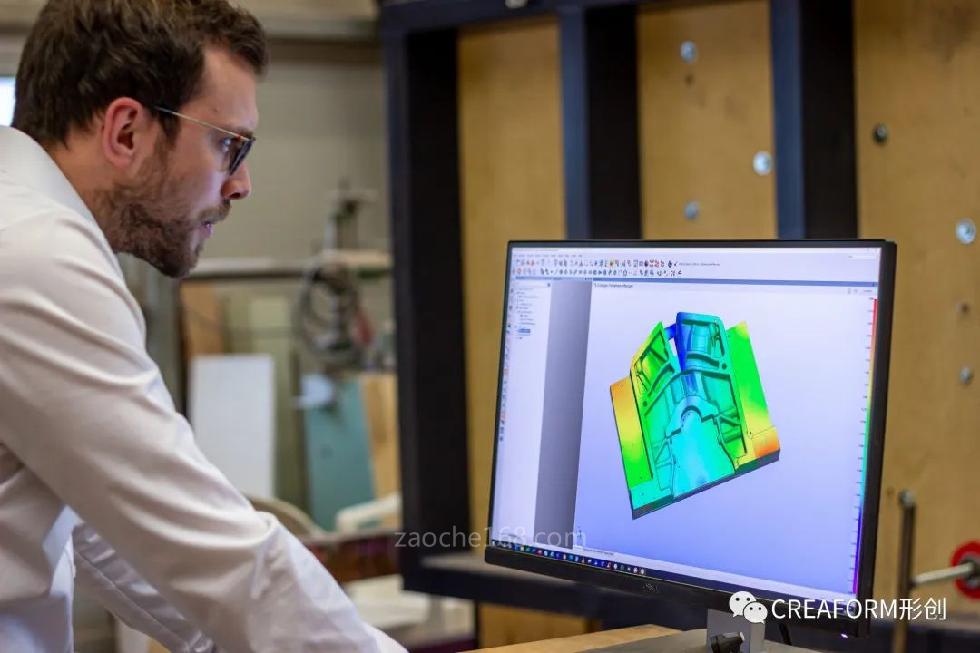

在制作毛坯件時，MetraSCAN 3D用于對部件進行精確的數字化采集，隨后工作人員在 InnovMetric 公司的 PolyWorks 軟件中使用顏色對比進行幾何檢測。該測量系統因其便攜性可以帶到部件所在位置，并快速、精確地掃描部件，不受部件尺寸限制。即使是凹槽等難以觸及的區域或者高亮反光的表面，它都能輕松駕馭，無需噴粉。
虛擬裝配
此外，即使部件拆卸后，用戶也可以測量它們在實際裝配狀態下的樣子。這是通過目標模型的智能使用來實現的，因此這使得與實際數據的比較更加容易。
工程
有些原型需要用 CAD 來調整。您可以在 CAD 中輕松調整和設計掃描數據，即使是復雜的自由曲面，調整也不費吹灰之力。輸出的 stl 數據使之可行，甚至在逆向工程中可以對更加復雜的自由曲面進行調整。
數控編程
當然，成品也是需要掃描的，以檢查其尺寸精度。然而，三維數據也可以用來對銑床進行編程。因此，銑削不是“盲目”進行的，從而大大降低了成本。
滿意度管理
“使用 MetraSCAN 3D 光學三坐標掃描儀為我們公司帶來了巨大的優勢。我們可以非?？焖俸蜏?zhǔn)確地在工作環境中直接掃描大尺寸部件。測量系統的靈活性、準確性和性能非常適合我們每天都在不斷變化的需求和部件。因此，即使是復雜的模型設備，我們也能保證高質量和高精度。還有，通過購買 Creaform 形創公司的測量系統，我們開辟了新的業務領域。其中包括逆向工程、藝術和造船。此外，我們還為客戶提供用于測量鑄件的掃描服務。是 Creaform 形創公司的 MetraSCAN 3D 光學三坐標掃描儀賦能我們做到這一高度的?！盨child 先生總結說。
