1.刀具使用方法
1）首先匹配與所用設備相符的刀柄，并將刀柄與機床主軸相連。
2）拆下刀套鎖緊螺釘，移動刀套，使刀套鎖緊螺釘穿過刀套另一端固定孔，將刀套固定在刀桿體上。
3）撥動墊內的限位銷，帶動導向軸壓縮彈簧，使導向軸退出刀桿體內的定位孔，從刀桿體上取下墊。
4）松開鎖緊螺母，使用內六方扳手旋轉絲桿帶動滑塊，使其沿刀桿體內導向槽移動。帶動連桿軸上的連桿，拉動與其相連的轉位刀夾，通過刀片鎖緊螺釘緊固在轉位刀夾上的機夾可轉位四方刀片，圍繞轉軸旋轉至所需要的二維幾何角度。
5）旋緊鎖緊螺母。
6）撥動墊內的限位銷，帶動導向軸壓縮彈簧，使導向軸對正刀桿體內定位孔并松開限位銷。導向軸在彈簧力的作用下移動進入刀桿體內的定位孔。
7）拆下刀套鎖緊螺釘，移動刀套。使刀套鎖緊螺釘穿過刀套后端固定孔，將刀套固定在刀桿體上。完成雙肩角度銑刀調整角度的工作。

2.刀具的使用效果
1）這種刀具的使用范圍廣，操作靈活方便。使用同一把刀具可以對各種二維坡口角度面進行機械加工，調整過程非常靈活方便。
2）刀片定位及夾緊工藝成熟，定位精度高。其使用偏心螺釘將鑲嵌式可轉位刀片夾緊在刀夾上，刀片定位準確，刀夾結構緊湊可靠，安裝于刀體或 轉位后定位精度高。
3）刀夾對稱式分布，刀片對稱式調整并對稱式 參與切削。加工過程中，刀具對機床主軸影響較小。

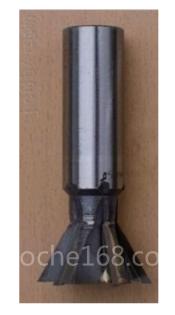

圖1　整體式角度銑刀

圖2　鑲齒焊接式角度銑刀
