新能源汽車作為新時代的寵兒，是全世界眾多國家戰略發展的重點，這也對動力電池提出了更高的要求。隨之，電動汽車自燃或存在起火隱患的情況增多，據統計，2020年到目前為止已經出現將近10余起新能源汽車起火事故。為了減少甚至避免這類自燃事故的發生，動力電池的品質管控和檢測需求愈加嚴格。
伴隨著機器視覺行業的快速發展，市場上的3D相機系列越來越齊全，且功能強大，可以覆蓋新能源動力電池從電芯到模組多個工藝和工位的3D檢測需求。如深圳辰視智能的產品也可以根據特定的視野需求和各種復雜工況對相機進行定制，提供最理想的3D檢測方案。
新能源動力電池的3D視覺應用案例
【工藝流程】
1、電芯工藝段
方形電芯頂蓋焊縫檢測
方形電芯膠塞到位檢測
殼體表面缺陷檢測
2、模組工藝段
模組全尺寸測量
圓柱電芯平整度和正反檢測
3、PACK工藝段
機械手引導定位

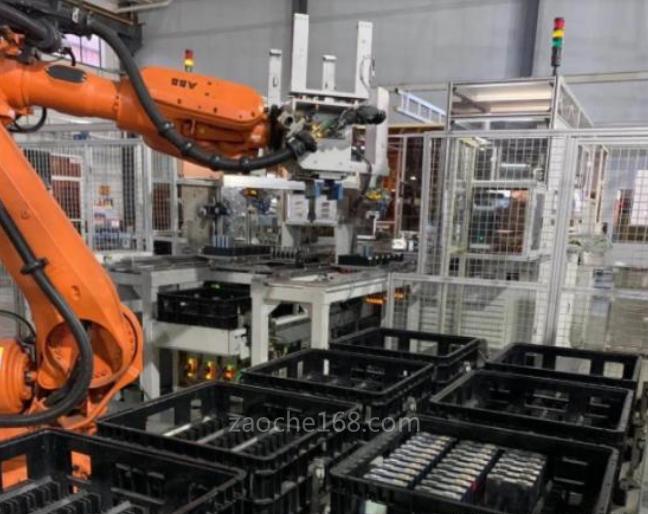

典型應用案例

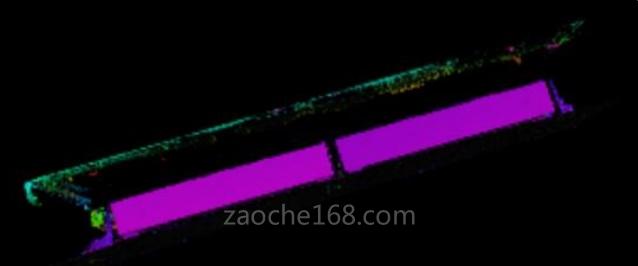

方形電芯頂蓋焊縫檢測
【應用描述】
方形鋁殼電芯是目前新能源汽車應用范圍最廣的電池形式。方形鋁殼鋰電池在制造組裝過程中，需要大量應用到激光焊接工藝，其中頂蓋封口焊縫是方形鋁殼電池中尺寸最長、耗時最久的焊縫。
爆點、斷焊、凸起、凹焊、針孔、偏移、裂紋、翻邊等缺陷類型均可能發生在頂蓋焊縫中，高精度的3D視覺檢測必不可少。采用辰視智能3D視覺系統，可以對微小缺陷實現二維分辨率，及高度分辨率的三維成像。為了全方位覆蓋焊縫檢測細節，部分也可以給客戶定制系列產品作為補充，進一步改善檢測效果。在超高速度下輕松實現高精度檢測。
【應用圖示】

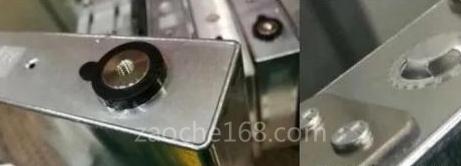

方形電芯膠塞檢測
【應用描述】
在后段工序中，方形電芯會進行兩次注液工序。二次注液完成后用膠塞進行密封，防止電池使用過程中因碰撞造成電解液泄露。膠塞安裝到位的檢測也至關重要。
采用辰視3D視覺系統，可以輕松實現膠塞的三維成像，并對膠塞有無、安裝傾斜、安裝高度到位等進行嚴格檢測。辰視3D視覺系統具有超高性價比，操作簡易，快速實現應用需求。
【應用圖示】

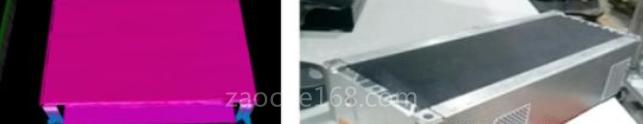

方形電芯鋁殼表面缺陷檢測
【應用描述】
為了保證動力電池的安全性，方形電芯鋁殼各個表面都需要進行嚴格的檢測。各種凹坑、劃痕等，都會對電池的使用造成嚴重的隱患。
采用辰視3D視覺系統，可以輕松對各種尺寸范圍的檢測。可以對微小缺陷實現二維分辨率，高度分辨率的三維成像。在大面檢測時，也可以根據特定視野需求提供定制化，提升檢測效率。在超高速度下輕松實現高精度檢測。
【應用圖示】

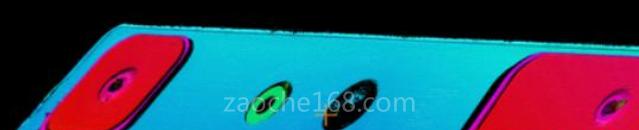

電池模組全尺寸量測
【應用描述】
方形電芯組裝成為電池模組后，需要對模組的全部尺寸進行測量，確保生產合格。需要測量的內容有表面平面度，四角平面度，模組厚度，安裝孔高度；模組長寬高尺寸，安裝孔尺寸，安裝孔孔距等。
電池模組四角的安裝孔位相較于上表面下沉一定高度，激光三角原理掃描時會造成遮擋。辰視3D視覺系統可以結合遮擋情況和精度需求，對相機和激光光源的夾角進行定制，提供最理想的方案。在超高速度下輕松實現高精度檢測。
【應用圖示】

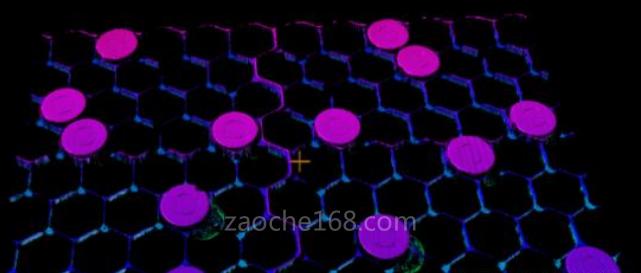

圓柱電芯電池模組檢測
【應用描述】
除方形電芯之外，市場上也會使用圓柱電芯給新能源汽車提供動力，比較有代表性的就是特斯拉的Model3。圓柱電池發展時間最長、技術最成熟，并且在散熱方面有很大優勢，但是成本相對也較高。
圓柱電芯組成動力電池模組后，需要對電池表面平整度進行檢測，確保電芯安裝到位；同時也需要檢測每個位置的電芯有無和安裝正反。
采用辰視3D視覺系統，可以針對不同寬度大小的模組，提供最適配的視野范圍，一次性掃描完成快速檢測。在超高速度下輕松實現高精度檢測。
【應用圖示】

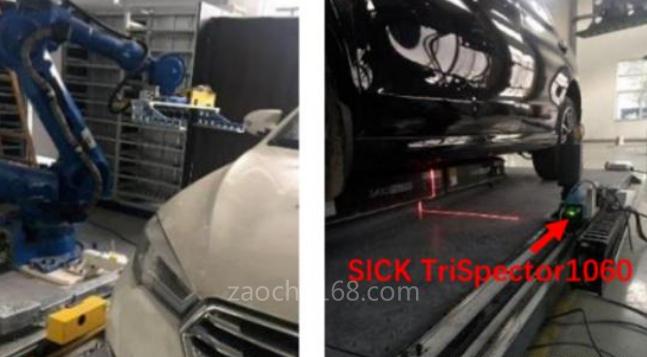

新能源汽車自動換電3D引導
【應用描述】
經過復雜的生產工序和嚴格的質量檢測后，動力電池終于應用在了新能源汽車上。這之后仍然有3D視覺的用武之地。在新能源汽車換電時，電池重量大，人工操作費時費力。采用機械手代替人工，3D相機作為眼睛給機械手提供電池的空間坐標，整體流程實現高度自動化。
采用辰視3D視覺系統，可以輕松實現電池的三維成像，并輸出(X, Y, Z), (Rx, Ry, Rz)空間坐標給機械手。具有超高性價比，操作簡易，快速實現應用需求。
【應用圖示】
深圳辰視作為3D機器視覺引導行業的領跑企業，是有中科院視覺團隊創組建，通過自主研發的機器人3D視覺引導系統、深度學習分類與檢測系統、2D/3D視覺定位系統等產品解決了機器人沒有視覺感知與目標識別定位功能的這個影響機器人便捷應用的關鍵問題！使機器人擁有了“雙眼”和“大腦”。
目前，深圳辰視產品已廣泛應用到無序上下料、拆碼垛、組裝、分類分揀、鑄造、噴涂與焊接引導等多種不同工業場景，極大地提高生產效果、節約人力成本。在各大領域擁有實踐案例，并已對接各類主流工業機器人。在工業智能化設備方面，公司提供視覺引導自動焊接/噴涂/打磨工作站、視覺引導自動上料組裝工作站等設備。
（轉載）
