問題分析
        在高版本ROBOGUIDE軟件的WeldPRO模塊中創建完弧焊焊接機器人虛擬系統后，軟件下方的Robot Alarms欄中會顯示“ARC-045 Weld EQ is OFFLINE”警告信息，即焊接設備離線，點擊“Fault Reset”按鈕，就可將其消除。
        但是還會彈出“ARC-213 AO: Invalid Arclink I/O EQ1”警告信息，也就是無效的Arclink I/O設備，再次點擊“Fault Reset”按鈕，警告完全消除。
        每次在打開仿真項目文件時，警告信息仍然會出現，也可以通過點擊“Fault Reset”按鈕，進行消除。
        雖然警告信息消除后，已經可以對弧焊焊接機器人進行示教編程與仿真運行，但是在虛擬仿真時，機器人在焊接過程中并不能像在低版本軟件中那樣產生焊接電弧弧光，也不能生成弧焊焊接焊縫模型。
        為了徹底解決上述問題，通過查看《FANUC機器人報警代碼列表操作說明書》得知，出現這兩個警告信息的原因是機器人控制器未能與焊接電源成功建立通信，相關焊接通信I/O信號也未分配。
        總的來說就是需要對機器人的弧焊焊接系統進行參數配置，本期就來介紹一下這部分內容。

Arc Tool介紹
        Arc Tool（弧焊工具）是內嵌于FANUC機器人控制器中的專門用于弧焊焊接的應用程序軟件包。Arc Tool除了基本的弧焊焊接功能外，還具備接觸傳感器、電弧傳感器、多層多道焊接等擴展功能。本案例只介紹Arc Tool的基本功能。
        使用Arc Tool應用程序時，必須設置應用程序所需的數據。在Arc Tool中，需要設置的應用程序數據大致包含以下四部分內容：
Arc Tool設置，也就是機器人弧焊焊接軟件設置；
弧焊系統設置；
弧焊設備設置；
弧焊數據設置。
        下面就詳細介紹這四部分內容的設置方法。

機器人弧焊焊接軟件設置
        Arc Tool設置也叫弧焊焊接軟件設置，是機器人能夠作為弧焊焊接機器人的根基設置，它包括焊接電源設置、與弧焊焊接相關的速度單位的設置以及其他相關設置。該項內容需要在系統啟動時設置，并且只能在機器人“控制啟動”模式下完成。
        在ROBOGUIDE軟件中點擊“Robot”菜單，在其下拉菜單中依次選擇“Restart Controller”→“Controlled Start”，機器人進行控制啟動，同時彈出簡化模式的虛擬示教器，啟動完成后示教器顯示界面自動進入Arc Tool Setup界面。

        在Arc Tool Setup界面中可以看到，默認生成的機器人弧焊焊接系統使用的焊接電源制造商為“林肯電氣（Lincoln Electric）”，焊接標準為“美標（USA）”。
這里我們需要把焊接標準更改為“國標（China）”，并且把焊接電源制造廠商更改為“通用（General Purpose）”。使用示教器的操作面板設置相關項目值，詳細設置內容如下表所示。

        全部設置完成后，按“FCTN”鍵，選擇“START (COLD)”，對機器人控制器進行冷啟動，啟動完成后設置內容生效。

機器人弧焊焊接系統設置
        弧焊系統設置是對弧焊焊接機器人在焊接工序中與弧焊整體控制相關參數進行的設置，其中包含諸如電弧耗盡檢測、原始焊道再繼續、刮擦起弧等相關功能的設置。這些設置，在焊接系統設置界面內完成。
        設置完成后，設置項目將被反映到所有的焊接設備與焊接數據中。
        在ROBOGUIDE軟件中，打開機器人虛擬示教器。然后在操作面板上按“MENU”鍵，依次選擇“設置”→“焊接系統”，進入焊接系統設置界面。

        按照實際需要對相關項目進行設置，對于虛擬仿真項目，可以按照下表進行設置。

機器人弧焊焊接設備設置
        弧焊設備設置，是對與焊接電源控制相關的參數進行設置，即對弧焊焊接機器人系統連接的每臺焊接電源的設置。機器人系統上連接有多臺焊接電源時，可以針對每臺焊接電源進行不同的設置。設置項目包括送絲機設置、焊接順序設置等。這些設置，在焊接設備設置畫面上完成。
        設置完成后，這些內容將被反映到所選擇的焊接電源及其焊接設備中所包含的所有焊接數據中。
        在虛擬示教器的焊接系統設置界面中，按“F1 類型”鍵，在彈出的類型菜單中選擇“焊接設備”，進入焊接設備設置界面。

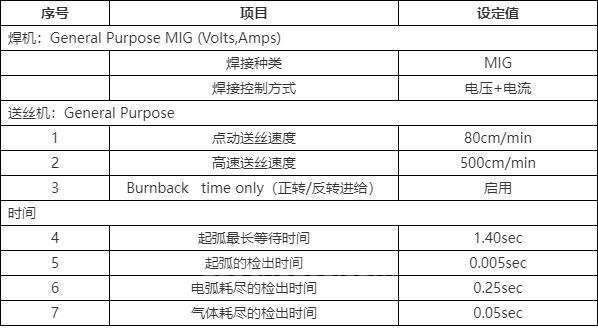

        按照實際弧焊焊接工藝需要對相關項目進行設置，對于虛擬仿真項目，可以按照下表進行設置。

機器人弧焊焊接數據設置
        弧焊數據設置是機器人在焊接時對焊接裝置和周邊設備發出的指令內容的設置。系統中每臺焊接設備可以有多個焊接數據，并可以針對每個焊接數據進行不同的設置。設置項目中包含諸如焊接電流指令值、焊接電壓指令值等焊接條件相關的設置和氣體清洗時間、預送氣時間等被連接的周邊設備的設置以及針對每個焊接部位指定的特殊要求的設置等。
        通過利用程序中的弧焊焊接指令來指定焊接數據編號和焊接條件編號，機器人執行到弧焊焊接指令處時將根據設置的焊接條件來執行焊接。
        在弧焊數據中，針對每臺焊接設備最多可定義20個焊接數據，在每個焊接數據內最多可定義32個焊接條件。
        在虛擬示教器的操作面板上按“DATA”鍵，進入焊接程序數據界面。若是界面不是焊接程序數據界面，可以再按“F1 類型”，然后選擇“焊接程序”即可進入。

        在焊接程序數據界面中，將光標移動到焊接程序前的“+”上，然后按“F2 詳細”，焊接程序展開，在其下可以設置焊接程序數據。

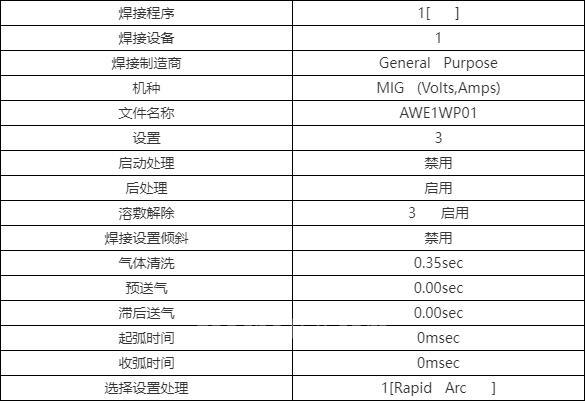

        按照實際弧焊焊接工藝需求對焊接程序中的相關項目進行設置，對于虛擬仿真項目，可以按照下表進行設置。

        焊接程序數據設置完成后，將光標移動到設置前的“+”上，再次按“F2 詳細”，設置展開后可以在其中設置機器人弧焊焊接條件數據。

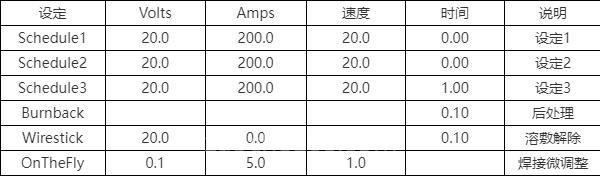

        按照實際弧焊焊接工藝需求對焊接條件中的相關項目進行設置，對于虛擬仿真項目，可以按照下表進行設置。

        焊接程序數據全部設置完成后，按“FCTN”鍵，在彈出的FUNCTION菜單中選擇“重新啟動”，對機器人控制器進行冷啟動，重啟后設置的弧焊焊接系統參數、弧焊焊接設備參數、弧焊焊接數據參數即刻生效。

機器人常用弧焊焊接指令介紹
        FANUC機器人中的Arc Tool軟件必須使用專用的弧焊焊接指令來觸發執行，弧焊焊接指令通過Arc Tool軟件能夠向機器人指定何時、如何進行弧焊焊接?；『负附又噶钪饕ɑ『搁_始指令、弧焊結束指令。機器人在執行弧焊開始指令和弧焊結束指令之間所示教的運動程序過程中，進行弧焊焊接。
        弧焊開始指令是使機器人開始執行弧焊焊接的指令，F(xiàn)ANUC機器人的弧焊開始指令有兩種表現形式，而每一種表現形式又包含兩種使用方法。
        如下圖所示，是機器人弧焊開始指令的第一種表現形式，即基于焊接條件編號的指令表現形式。其中，第一條是弧焊開始指令作為單獨的程序語句的使用方法，而第二條是弧焊開始指令作為運動程序語句的附加功能選項的使用方法，二者在功能上是等效的。

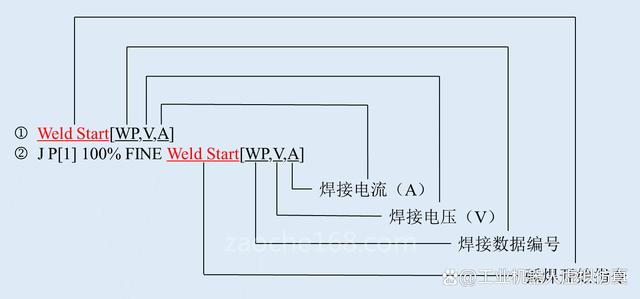

        弧焊開始指令的第二種表現形式是基于焊接條件的表現形式，如下圖所示，在這種表現形式中，可以在TP程序中直接指定焊接電壓和焊接電流（或送絲速度）。這種表現形式也有兩種使用方法，其用法與第一種表現形式一致。

        弧焊開始指令中的焊接數據編號、焊接條件編號在焊接程序數據中的相互對應關系如下圖所示。

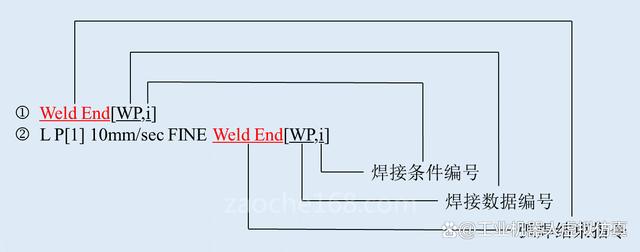

        弧焊結束指令是向機器人指定弧焊結束的指令，它也有兩種表現形式，并且每一種表現形式也有兩種使用方法。如下圖所示，是其第一種表現形式，即基于焊接條件編號的指令表現形式，它的兩種使用方法與弧焊開始指令相同。

        如下圖所示，是弧焊結束指令的第二種表現形式，與弧焊開始指令不同，弧焊結束指令多了一項弧坑處理時間，其它的可設置項與弧焊開始指令相同，使用方法也一樣。

        弧焊結束指令中的焊接數據編號、焊接條件編號在焊接程序數據中的相互對應關系也與焊接開始指令一致。

機器人弧焊焊接速度設定
        FANUC機器人的弧焊焊接速度可以直接在運動程序語句上指定，也可以通過焊接速度指令來設定。

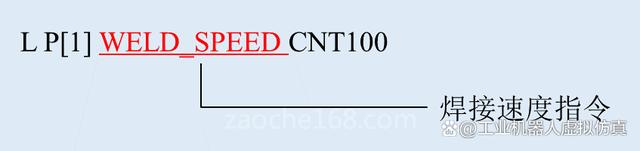

        焊接速度指令可以將機器人運動程序語句中的速度指定為焊接條件中設置的焊接速度，這樣就可以將焊接電壓、焊接電流、焊接速度作為焊接條件統一進行管理。每次示教時，就不必在程序上單獨逐條設置焊接速度值了。焊接速度在程序語句中的應用格式如下圖所示。

        通過將機器人運動程序語句中的運行速度變更為“WELD_SPEED”（焊接速度），可以使機器人按照指定的焊接速度進行焊接，其執行的焊接速度是在本條運動程序語句之前的弧焊開始指令中焊接條件內指定的焊接速度。
        要使用焊接速度指令，可以先將光標移動到機器人焊接運動程序語句的運行速度上，然后按“F3 焊接”，再按“ENTER”鍵，即可將速度值變更為焊接速度。
        當遇到執行單步運行、未執行弧焊開始指令就執行帶有焊接速度指令的運動語句、執行后退運動的情形時，機器人不會按照焊接速度運行，而是按照在弧焊焊接系統設置畫面或弧焊焊接軟件設置畫面上設置的標準速度運行。

機器人仿真運行
        全部設置完成后，就可以仿真運行了，仿真運行效果如下方動態圖所示。機器人弧焊焊接程序的編寫方法可參考之前發布過的“ROBOGUIDE軟件機器人弧焊焊接虛擬仿真”系列文章。
        可以看到，機器人對工件進行了焊接，并且焊接過程中產生了電弧弧光，同時生成了焊縫模型。

        如果在仿真運行時不想讓機器人產生電弧弧光和生成焊縫模型，可以在虛擬示教器的操作面板上按下“SHIFT”鍵后再按“WELD ENBL”鍵，來關閉機器人弧焊焊接。當然，重復此操作可以再次開啟機器人弧焊焊接。
        保存虛擬仿真項目后，再次打開時“ARC-045 Weld EQ is OFFLINE”警告信息也不再顯示了。
