在車間現場，工件加工完成或加工過程中通常使用直尺、游標卡尺等手動量儀對工件各個尺寸進行測量。測量過程需要對檢測任務、檢測工具、檢測數據等進行管理。
01、用戶痛點
● 現場在線測量產品種類多，需現場人員紙質記錄過站信息，信息存在漏記，錯記等情況;
● 歷史測量數據離散，無法集中匯總處理往期歷史數據;
● 缺乏專業的過程能力研究，過程質量無法保證;
● 測量室數據無法同現場SPC數據關聯，各工位數據處于孤立狀態。
02、解決方案

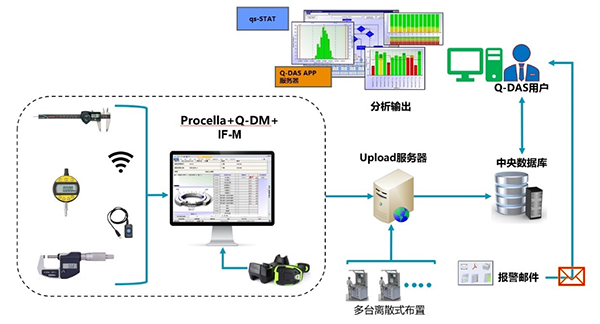

方案架構

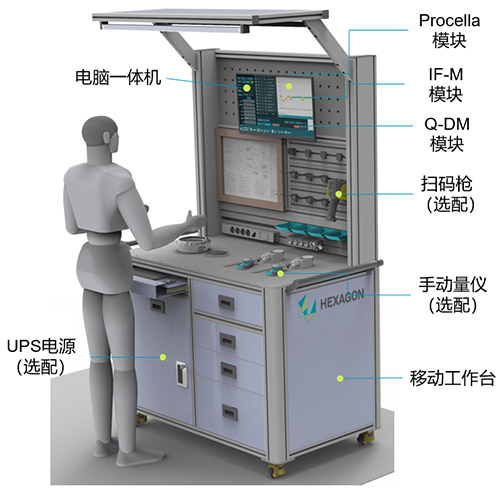

方案組成
● 移動工作臺：可根據生產及檢測需要移動工作臺位置，使用靈活方便;

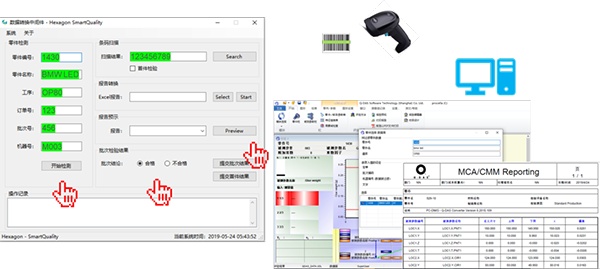

● Q-DAS Procella模塊：專注于車間現場檢臺手動/半自動數據錄入，實時數據展示與報警監控;
● Q-DAS Q-DM模塊：數據管理，數據上載工具，包括一種語言選擇;

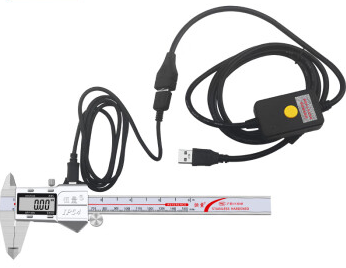

● Q-DAS IF-M模塊：通過RS232連卡尺等手工檢具的插件;
● 電腦一體機：與量儀互聯，采集并處理數據(也可根據實際需要，選配臺式機和筆記本);
● 手動量具(選配)：支持多種數據傳輸模式，及多品牌量具接入;
● 掃碼槍(選配) ：手持無線掃碼槍，獲取工件信息;
● UPS電源(選配)：提供不間斷高品質電源。
數據傳輸
● 數據傳輸是實現對數字化量具量儀的測量結果進行后續統計分析的關鍵技術，是現代質量管理數字化、系統化、可追溯化的技術保障。

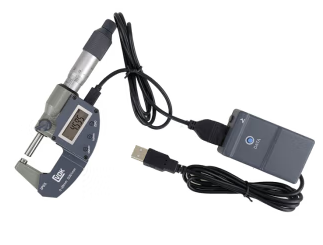

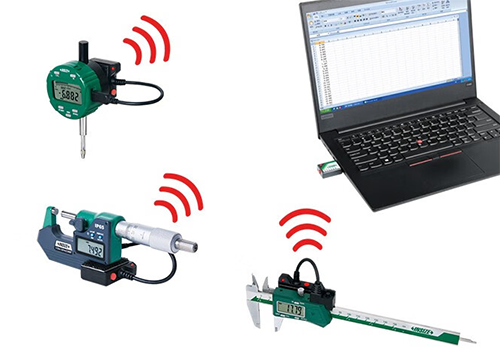

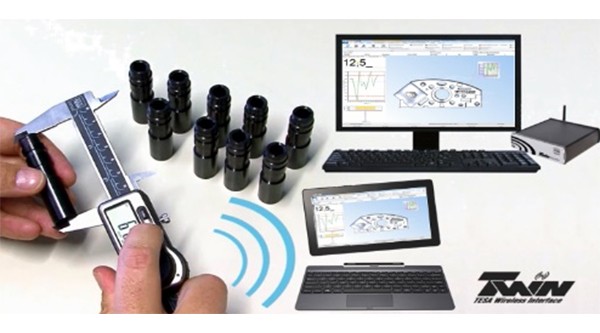

● 移動式量檢具平臺支持數據線傳輸、藍牙傳輸、手動輸入等多種方式，提供豐富的數據接口形式，以滿足用戶的實際需要，同時可配置豐富的應用模塊，供用戶選擇。
● 支持市面主流量儀的接入：TESA、Mahr、Mitutoyo、哈量、廣陸、靖江量具等。
Q-DAS Procella專注于車間現場檢臺手動/半自動數據錄入，實時數據展示與報警監控。其功能如下：
● 手動數據記錄;
● 通過接口/藍牙傳輸數據;
● 關聯圖紙?zhí)卣?
● 測量步驟引導，提示操作員按測量流程操作;

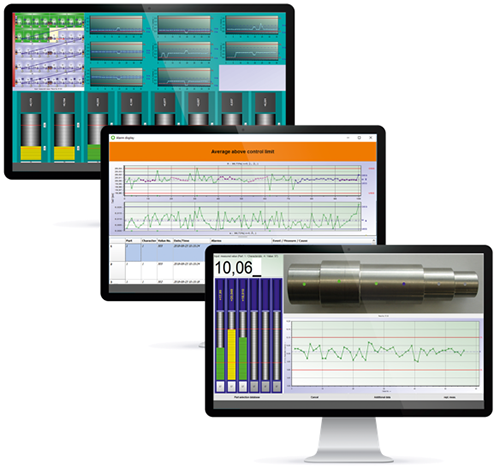

● 數據實時圖形化展示，結合歷史數據顯示，及早察覺趨勢;
●報警監控，按超差、超控制限、趨勢等觸發報警;
●通過郵件、短信、釘釘、微信等方式發送報警通知;
●可要求操作員記錄事件、原因及糾正措施;
●數據歸檔以方便后續分析追溯偏差成因。
03、行業價值
移動式量檢具平臺使用靈活，可以在不同工位間快速移動、布置，并可以根據檢測要求對量具類型進行配置，測量數據實時上傳至測量軟件，并可以對檢測人員、檢測任務、量具及檢測數據進行有效管理，提升車間現場測量的數字化程度。
