汽車行業作為自動化集中度最高的制造行業之一，其智能化發展已成為不可逆轉的趨勢。近年來，生產制造行業“無人化”、“省人化”的需求不斷上升，汽車行業也因此開啟加速狀態。

NEV(新能源汽車)行業應用專題將為您介紹歐姆龍在整車、NEV主要部品(電機)領域的相關案例。

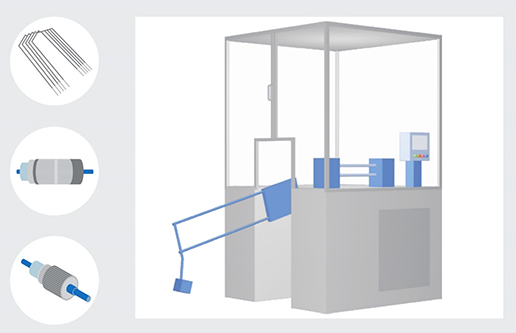

NEV應用·扁線電機03：定子發夾成型機①

將銅線的卷線來料，經過校直、去漆、切斷，然后通過成型工藝形成所需要的形狀。

課題

1、 高速運行下，發夾成型的一致性差，導致后工序難以插入、造成最終成品易短路、功率密度下降等問題。

2、 為確保成型品質，需降低運行速度，整體生產效率難以達到國際一線的標準，競爭力下降。

解決方案

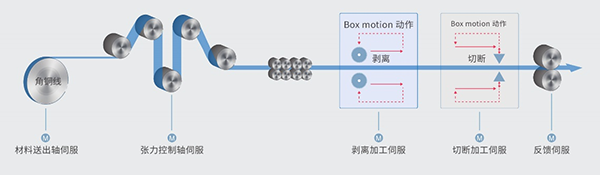

■高速化材料輸送時，材料反饋伺服軸和加工用伺服軸的同步偏差會變大，通過控制器的預測同步控制技術，補正各伺服軸的延遲應答及同步偏差，再通過控制材料延伸及位置偏移，實現切斷工序到材料搬運的連續不間斷，生產性的飛躍性提升。

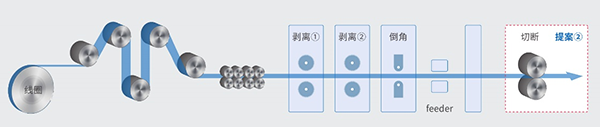

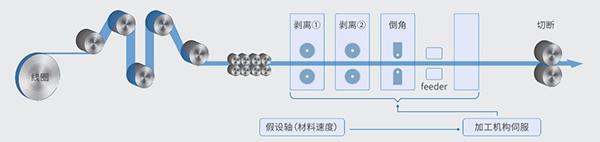

■使用電子凸輪功能，材料速度作為假設軸，讓送料軸、加工機構軸同步起來，可實現移動切斷，整體效率提升 2 倍。

■通過傳感器算出線所要通過的位置及速度，用設備夾住線，防止因線的頂端接觸，導致的頂端變形、異物附著，實現最終成型的高品質。

系統配置

實現價值

■金屬線平均切斷長度為 300mm，品質提升

■實現目標節拍 0.4 sec/ 根，效率提升

相關產品

1、機器人統合控制器NJ501-R

https://www.fa.omron.com.cn/products/family/3798/

2、AI控制器NX701-Z

https://www.fa.omron.com.cn/products/family/3757/

3、協作機器人TM系列

https://www.fa.omron.com.cn/products/family/3739/

4、自主移動機器人LD/HD系列

https://www.fa.omron.com.cn/products/family/3664/

5、六軸關節型機器人Viper650/850

https://www.fa.omron.com.cn/products/family/3519/

6、條形碼校驗器LVS-9585系列

https://www.fa.omron.com.cn/products/family/3716/
