近日，特變電工電裝集團衡陽變壓器有限公司(以下簡稱“衡變公司”)為南方電網廣東電網公司研制的首臺SSPF-RZ-700000/500直流換流變壓器總裝成功。
該產品將服務于全球首個±500千伏“海陸一體”柔性直流送出項目——陽江三山島海上風電柔直輸電工程海上升壓站。項目憑借“±500千伏海陸一體柔直”技術，一舉攻克深遠海風電在送出距離、容量、造價、土地及電網安全等方面的五大瓶頸，為我國深遠海風電開發提供了可復制、可推廣的“中國方案”。

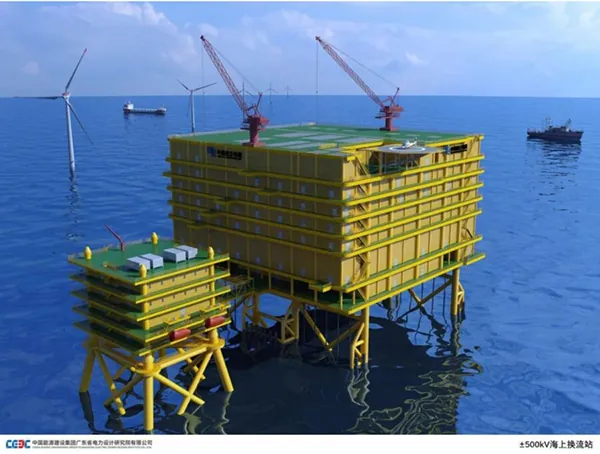

陽江三山島海上換流站工程效果圖（圖片來源：中國能源建設集團廣東省電力設計研究院有限公司）
柔性直流 破解深遠海大容量
風電輸電難題的唯一密鑰
不同于陸上架空線輸電，由于海底土質松軟難以立桿，海上風力強勁且頻繁影響航運，海上風電項目均采用海底電纜輸電。然而，若采用交流傳輸技術，電纜粗大的銅芯-絕緣-海水同軸結構，會形成一條超長且外電極被海水短路的“巨型分布電容器”。當長度超過70千米時，電纜就會“消耗”大半電能，無法有效輸送至岸邊，這使得交流電在深遠海風電領域寸步難行。
與交流不同，直流傳輸不存在電容效應，通過海底電纜傳輸時僅產生微小的電阻損耗，天生適配深遠海大容量風電輸電場景。但風力發電具有顯著的不穩定性，這讓依賴穩定交流電網支持的傳統直流技術束手無策。
衡變公司為陽江三山島海上風電柔直輸電工程研發的500千伏海上風電柔直變壓器
為突破這一技術瓶頸，行業創新研發出“柔性直流”技術。它對功率、電壓、電流的調控“自由度”與“響應速度”達到了軟件變量般的可編程、瞬調水平，徹底擺脫了對穩定交流電網的依賴，實現了獨立運行。即便受端交流電網完全停運，柔性直流也能不依賴外部電源，從零開始逐步建立電壓、穩定頻率、調節功率，展現出超強的自主運行能力。
柔性直流技術既規避了海底電纜搶功率的問題，又無需穩定交流電網支撐，當之無愧成為深遠海大容量風電輸電的可靠解決方案。
百尺竿頭再攀新高
以技術積淀實現全新突破
作為海上風電項目關鍵設備供應商，多年來，衡變公司一直深耕海上風電及直流換流變項目，在技術方案、制造工藝、質量體系等方面積累了深厚底蘊，為陽江三山島海上風電柔直輸電工程海上升壓站3臺500千伏柔直變壓器、陸上站4臺500千伏柔直變壓器以及2臺66千伏站用變壓器的研制打下堅實基礎。
“這三臺變壓器負責將網側海上風機發出的66千伏交流電，升壓到閥側的500千伏，換流閥再將500千伏交流電轉為±500千伏直流電。”產品負責人朱藝介紹道。

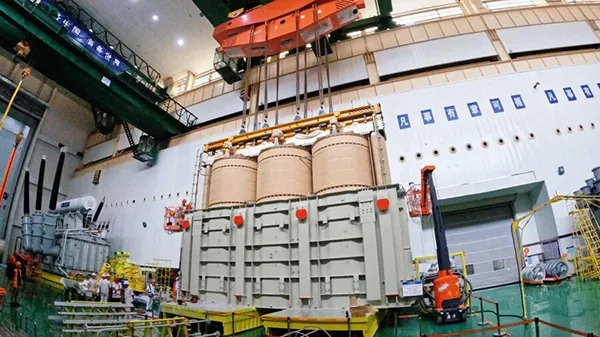

500千伏海上風電柔直變壓器總裝現場
海上風電方面，衡變公司從2014年開始研發海上風電技術，是國內唯一一家具備海上升壓平臺主變制造和投運經驗的企業，截至目前已累計參與近90個海上風電項目的建設。直流換流變方面，衡變公司至今已完成十余個項目超百臺換流變產品的研制，已交貨項目均以行業最高一次送試合格率完成交付，目前仍在不斷刷新?lián)Q流變連續一次試驗合格的紀錄。
在此次海上風電柔性直流變壓器研制中，衡變公司精準聚焦“海上風電”的特殊使用環境與“柔性直流”的特殊技術要求。針對海上平臺高鹽霧腐蝕、風浪振動問題，衡變公司以成熟的防腐蝕工藝、高強度鋼板及合理力學設計將難題一一解決。面對柔性直流幾乎無直流故障電流阻斷能力、絕緣要求高等特點，衡變公司通過深入研究事故案例，分析故障原因，對線圈繞組的選型和布置做出針對性優化，確保產品長期安全可靠運行。
隨著陽江三山島項目的推進，衡變公司將帶著這份技術底氣，在深遠海風電的藍海中持續領航，讓中國智造的力量，照亮更多海上能源輸送的征程。
