汽車白車身由眾多沖壓件裝配而成，是整車質量控制的關鍵部分，涉及尺寸精度、焊接質量等多個方面。隨著汽車行業發展和消費者對車身質量要求提高，控制白車身制造過程中的尺寸和焊縫質量變得至關重要。

然而，傳統測量和檢測方法存在效率低和易受主觀因素影響等問題。對此，?？怂箍低瞥隽塑嚿沓叽?amp;焊縫在線檢測方案，該方案能夠在線高效、準確地測量車身尺寸和焊縫質量，幫助主機廠實時控制車身質量，發現質量缺陷，從而滿足快節奏、高質量生產的需要，提升整車質量控制的效率和準確性。

?？怂箍党叽?amp;焊縫質量在線檢測方案

在線尺寸檢測方案

OPTIUM HP三維智能復合式檢測系統

汽車車身主要尺寸檢測涵蓋面點、光孔、槽孔、螺紋孔等，面點偏差影響車身輪廓和平整度，進而影響外觀和風噪，光孔、槽孔、螺紋孔關乎零配件安裝。隨著智能制造發展，白車身等零件檢測趨向非接觸式、在線、高效、絕對測量，以滿足高質量生產需求。

在汽車車身、新能源電池箱和薄壁類大型零部件等工件的檢測過程中，客戶提出更大的挑戰：

▲ 兼顧效率與精度：大部分工件既要快速檢測，又要對包邊、切邊、孔位等細節特征精細檢測;

▲ 全自動化檢測：無人車間進行全自動化檢測，要求整個檢測過程實現完全自動化，包括校準、檢測、數據分析;

▲ 全場景模擬仿真：?jiǎn)蝹€(gè)檢測工位需進行不同工件、不同車型檢測，檢測工件種類較多，檢測過程的提前模擬仿真編程必要性越來越高;

▲ 螺紋孔檢測：傳統的螺紋孔檢測，需借助輔助圓柱、輔助球檢測，效率較低且檢測結果不準確;

▲ 標準方案：傳統的螺紋孔檢測，需借助輔助圓柱、輔助球檢測，效率較低且檢測結果不準確;

為了解決這些問題，?？怂箍低瞥鯫PTIUM HP三維智能復合式檢測系統。

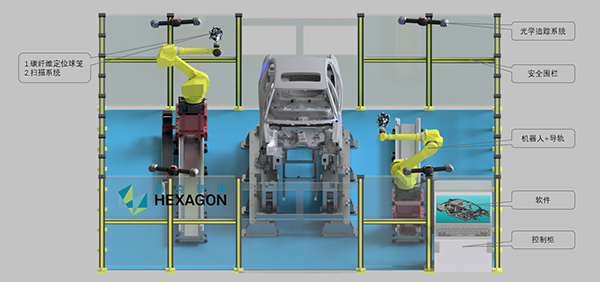

OPTIUM HP三維智能復合式檢測系統

> 產品介紹

OPTIUM HP三維智能復合式檢測系統集成了Hexagon多光學傳感器復合式技術、高精度結構光快照檢測技術、自動校準技術、柔性機器人技術和全場景脫機編程與仿真技術等，是一款真正的絕對無需相關性對比的自動化檢測系統。它具備高精度、高效率、數字化、全自動化的優勢，能大幅提升生產效率并降低生產成本。

通過光學追蹤器實時跟蹤定位機器人末端的復合式傳感器，確保在車間現場(震動、噪音等)或周邊環境下的高精度動態測量。系統采集的點云數據由軟件自動處理并生成檢測報告。

該系統可靈活拓展，滿足個性化定制需求，助力企業以數字化智造、快速響應和高質量產品搶占市場。

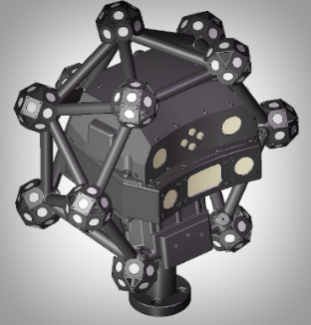

高精度藍光復合式傳感器系統

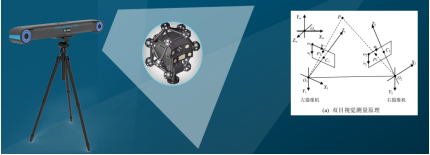

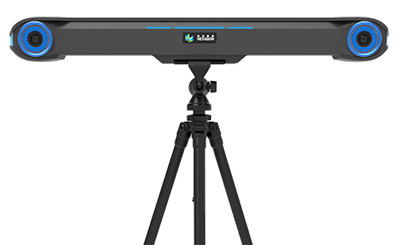

精度實時光學跟蹤器系統

> 產品特點

1)絕對高精度檢測：機器人誤差不影響在線檢測的系統精度，無需比例尺等擺放;

2)柔性高效檢測：對不同工件實現柔性兼容非接觸檢測，點/區域檢測節拍可達1.2s-3s;

3)多樣化配置：可以根據客戶不同的零部件類型進行檢測系統的定制化配置;

4)開放式接口：可以與多種系統(MES系統、數據處理系統等)進行交互;

5)螺紋孔檢測：?？怂箍祵Ｓ械穆菁y檢測算法確保檢測的準確性;

6)復合式檢測：既能快速拍照細節特征，又能對型面進行完整掃描。

OPTIUM HP三維智能復合式檢測系統

> 產品優勢

1)三維快照式傳感器系統：內置三維測量工具及軟件，用于配置和實時三維可視化，點云密度大，測量開口類槽孔，圓柱類，立柱類(帶螺紋及不帶螺紋)以及平面類特征具有明顯優勢;

2)激光掃描系統：無需粘貼目標反射標記點，掃描速度快、精度高，實現高效率檢測;

3)光學追蹤定位技術：雙CCD一體式碳纖維結構，搭配球籠系統可以實現高精度實時跟蹤定位。多跟蹤器配置模式拓展系統測量范圍，完美匹配在線檢測的需求;

4)自動校準功能：在線或離線狀態下自動校準，保證設備長期穩定有效。

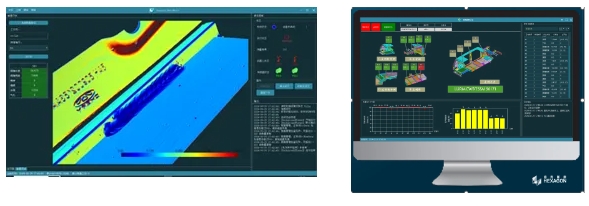

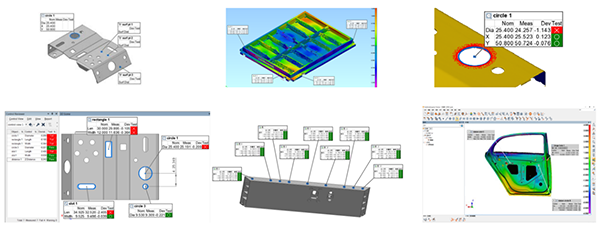

> 數據分析軟件

1)基于歷史數據的趨勢圖;

2)直觀的色差圖;

3)易用的數據分析工具;

4)可視化SPC工具;

5)可追溯的測量程序;

6)多種軟件接口，實現自動化;

7)可定制化數據報告處理;

8)可輸出客戶要求的數據格式，如excel、pdf等格式。

數據分析軟件

在線焊縫瑕疵檢測方案

SmartWeld 焊縫質量檢測方案

焊接質量檢測對確保焊接結構完整性、可靠性等至關重要。焊縫質量影響車身密封性、外觀及結構穩定性。但傳統人工檢驗方法存在局限，如效率低、誤差大、成本高，且數據難以追溯。離線檢驗如抽樣目測、剖切檢驗、超聲測試等，缺乏實時性，難以及時反饋焊接質量。焊接過程隨機因素多，離線檢驗難以及時發現缺陷，可能導致質量不佳甚至召回事件。

因此，改進焊接質量檢測手段，提高效率和準確性，實現數據可追溯性，對提升焊接結構質量和降低成本具有重要意義。

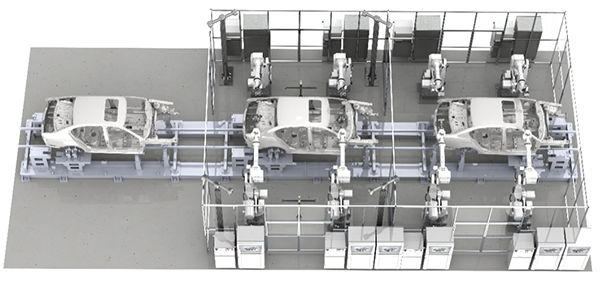

焊接質量檢測工位布局

> 產品介紹

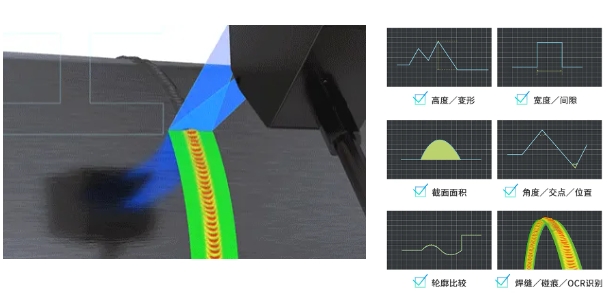

?？怂箍底灾餮邪l(fā)的SmartWeld方案，屬于在線焊后檢測方案，主要用于通用類加工制造業的焊縫質量檢測。通過搭載線激光傳感器掃描焊接零件的焊縫輪廓，獲取點云圖像。經過軟件算法處理，可以實現零件的焊接瑕疵的在線檢測。

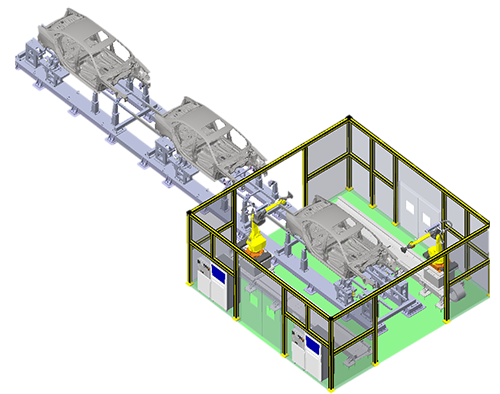

SmartWeld方案示意圖

> 車身焊縫檢測要求及技術參數

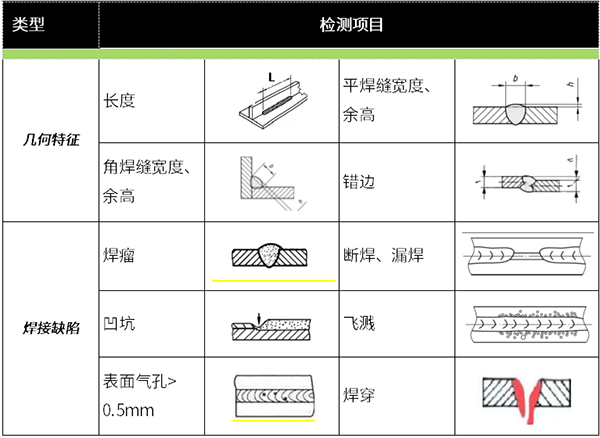

按照GBT 19418-2003(ISO 5817)《鋼的弧焊接頭缺陷質量分級指南》對焊縫外觀缺陷進行檢測，檢測內容包括如下：

檢測項目類別

> 方案配置

系統配置了焊縫檢測工站和返修工站。檢查工站通過VIN碼與檢測程序綁定，在軟件中可以實時顯示焊縫檢測結果，實現焊縫檢測數據的存儲與自動上傳MES系統。返修工站操作員將通過大屏顯示器看到零件圖像，指導操作員按照?qǐng)D像對缺陷進行人工確認與返修。

檢測工站和返修工站示意圖

> 系統優勢

1)適配各種焊接型式的焊后檢測，如激光焊、氣保焊等;

2)可以幫助用戶實現真正的焊后全檢，避免焊接質量事故;

3)可以集成到產線進行在線檢測，第一時間發現焊接缺陷;

4)檢測數據長期存檔，可追溯;

5)焊縫檢測的自動化解決方案，節省人工;

6)焊縫檢測方案自主研發，支持樣件測試，定制各類檢測功能及定制報告等要求;

7)可以集成HMI其他自動化解決方案，如尺寸檢測、自動化上下料、夾具設計等;

8)可以集成HMI質量管理軟件，完成數據統計分析和趨勢預測。

?？怂箍党叽?amp;焊縫在線檢測方案采用先進的視覺檢測技術，通過在生產線安裝激光掃描設備和藍光測量設備，實時獲取車身點云數據和焊縫圖像。結合人工智能算法，對采集到的數據進行處理和分析，實現車身尺寸測量和焊縫瑕疵的在線檢測。

通過在線測量設備的合理布局，不僅對白車身進行監控，防止問題車輛流入總裝，并且可以向上級總成進行數據追溯，可以實時準確的發現車身問題并找到問題的根源，有利保證整車外觀質量。
