央視春晚轉手絹的人形機器人能跑能跳，還能完成各種復雜的任務，動作流暢得就像人類一樣，它們?cè)趺淳湍茏龅饺绱遂`活自如呢?其中的關鍵部件就是執行系統和傳動系統，而這背后的減速器、絲杠、渦輪蝸桿等關鍵零部件更是其中的大功臣。減速器/絲杠/蝸輪蝸桿是機器人的 “關節”的核心零部件，它能讓機器人的動作更加平穩、精準，是機器人實現各種復雜動作的關鍵所在。

今天，我們就來帶大家深入破解一下人形機器人中發揮著重要作用的傳動界三劍客—— RV 減速器、諧波減速器和行星減速器，以及絲杠、渦輪蝸桿等核心零部件。了解一下它們?cè)趯?shí)際生產制造中有那些難點，以及?？怂箍档娜芷跀?shù)字化解決方案如何助力人形機器人加速奔跑。

1、減速器

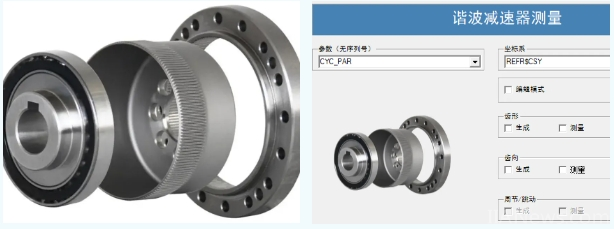

諧波減速器：小巧靈活的“精靈”(人形機器人旋轉關節)

痛點：諧波減速器由波發生器、柔輪和鋼輪組成;柔輪屬于薄壁件，常規的接觸式測量易受裝夾力或測量接觸力影響產生變形，導致齒形輪廓、壁厚等關鍵尺寸測量失真。且由于柔輪和鋼輪齒形尺寸小、精度要求高、檢測尺寸多等特性，常規檢測檢測困難、檢測效率低下。

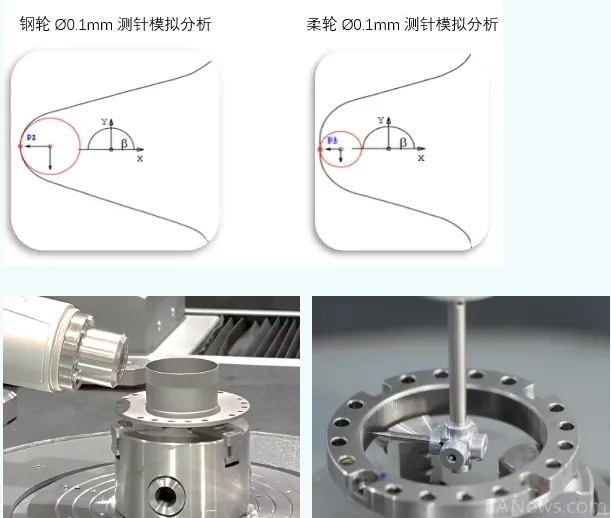

解決方案：?？怂箍堤峁┲睆阶钚∵_(dá)ø0.1mm的超小測針+專用檢測模塊+低測力測頭的諧波減速器接觸式檢測方案，以及非接觸光學測頭(HP-O/HP-OW)檢測方案，提供了專業、高效的檢測方案，實現接觸式檢測方案從有到專、非接觸檢測方案從無到有的問題，大幅提高檢測精度。

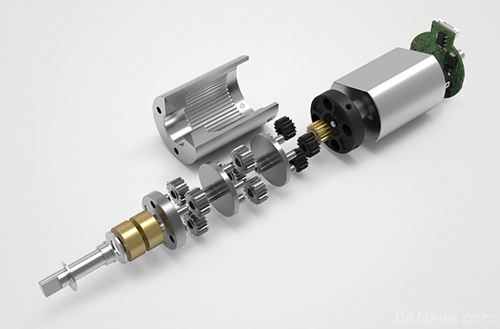

行星減速器：性?xún)r(jià)比超高的“實用派”(人形機器人小關節)

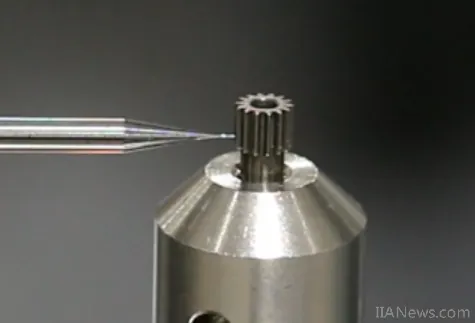

痛點：行星減速器主要包括行星輪、太陽輪和內齒圈。精密行星減速器單級傳動比都在10以?xún)?nèi)，一般行星減速器在1~3級的范圍，微型行星減速器可以做到5級?，F(xiàn)在小關節減速器工件尺寸小，檢測難度大，檢測效率低;

解決方案：?？怂箍敌行菧p速器檢測方案配置高精度測量機+轉臺+超小測針+低測力測頭，解決了行星輪、太陽輪、內齒圈檢測問題;另使用HP-0光學測頭檢測內齒圈來大幅提高檢測效率。

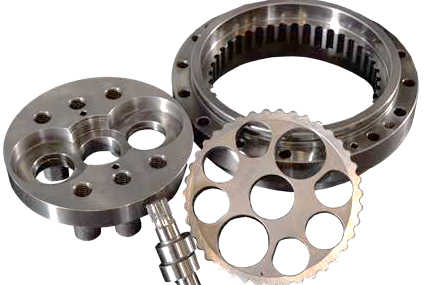

RV減速器：傳動界的 “大力士”(人形機器人髖、腰腹等重負載關節)

痛點：RV減速器主要由包括擺線輪、針齒殼、偏心軸等核心零部件組成，檢測參數包括齒廓、螺旋線、齒距跳動及其他形位公差等;RV減速器核心工件檢測有型線復雜、精度高、規格型號多、檢測效率低等痛點。

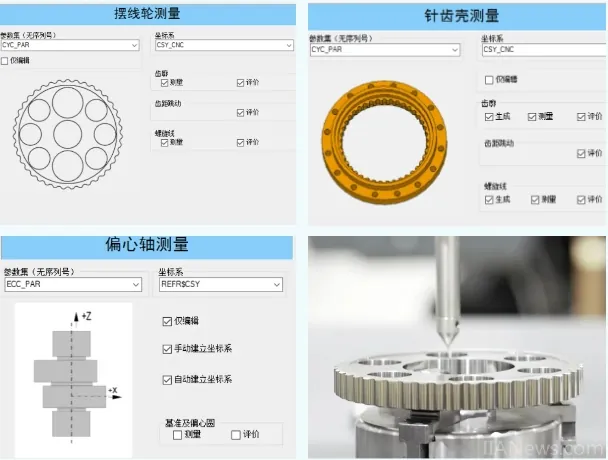

解決方案：?？怂箍礡V減速器方案包括高精度測量專機+RV減速器專用軟件模塊。方案獨有的棱邊自動識別技術、可變高速掃描技術大幅提供檢測效率。專用軟件模塊主要包括擺線輪模塊、針齒殼模塊、偏心軸模塊等，集成的參數化界面，根據圖紙輸入?yún)?shù)即可完成測量并輸出測量報告，一鍵式測量，自動生成測量路徑提高編程效率，輸出檢測報告。

2、絲杠、蝸輪蝸桿

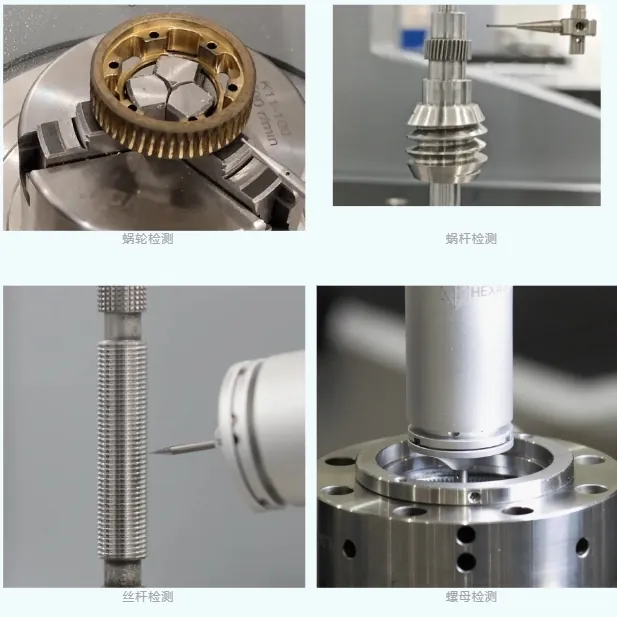

作為人形機器人核心傳動零部件的絲杠(滾珠絲桿/行星滾柱絲杠)、蝸輪蝸桿，在實際生產檢測過程中同樣面臨檢測精度高、檢測效率低的問題，?？怂箍地S富的檢測方案可以完美解決該類零件檢測。

3、齒輪粗糙度測量

人形機器人傳動系統結構復雜，核心傳動零件的齒形和螺旋形方向的粗糙度會嚴重影響傳動效率、傳動平穩性、振動，噪聲以及使用壽命;因此齒形和螺旋形方向粗糙度測量至關重要，但仍是行業難點;?？怂箍礖P-OW高精度白光測頭+粗糙度測量模塊的測量方案，能夠測量超小齒輪齒形和齒向方向的粗糙度，并出示專業的粗糙度報告，并且大幅提高檢測效率。

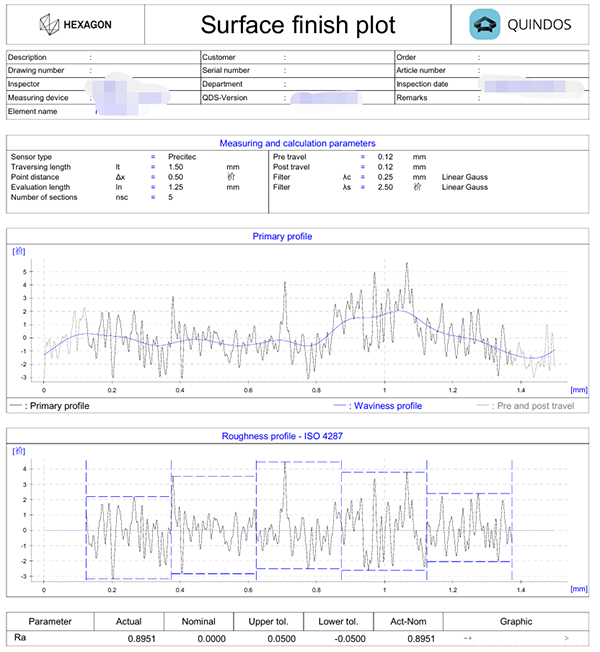

齒形和螺旋形方向的粗糙度測量報告

隨著人形機器人技術的不斷發展和應用場景的日益拓展，對傳動零部件的性能要求也將越來越高。未來，減速器/絲杠/渦輪蝸桿等零件有望在材料創新、結構優化、制造工藝改進等方面取得更大的突破，以滿足人形機器人對高精度、高扭矩、輕量化和小型化的需求。?？怂箍等芷跀?shù)字化解決方案，助力人形機器人核心傳動技術不斷技術突破和創新，為人形機器人的發展帶來更多的驚喜!
