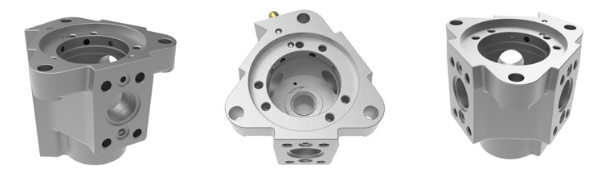

燃油泵殼體制造商在數控加工中心上通過多道工序制造殼體，用于組裝到燃油管理系統中。如何在控制成本的情況下提高產能，是很多制造商面臨的挑戰!

雷尼紹為燃油泵殼體制造商們提供解決方案，助力解決多型號泵殼體檢測兼容性難題。

01、面臨挑戰

在同一臺設備上檢測同類型工件的多種型號

當前檢測方法所需量具的累計購置成本高，而且只能用于檢測一個工件型號。為了檢測所有的工件型號，還需要購買許多類似量具。現有量具難以改造以重新利用而且成本高昂，因此為了測量新工件通常需要購買新量具。在不同量具之間移動工件將導致檢測循環時間過長。

提升檢測結果的可靠性

工件由多名經驗和技術水平不一的操作人員進行檢測。因此，手動工作臺和手持量具的使用方法并不一致。這將降低檢測結果的可靠性。

優化制程控制

現有量具只能提供簡單的合格/不合格檢測結果，而且很難精確記錄檢測數據。機床刀補更新應用之后未被記錄。不同的操作人員對于如何使用檢測結果修正刀具磨損值沒有一致的方法。

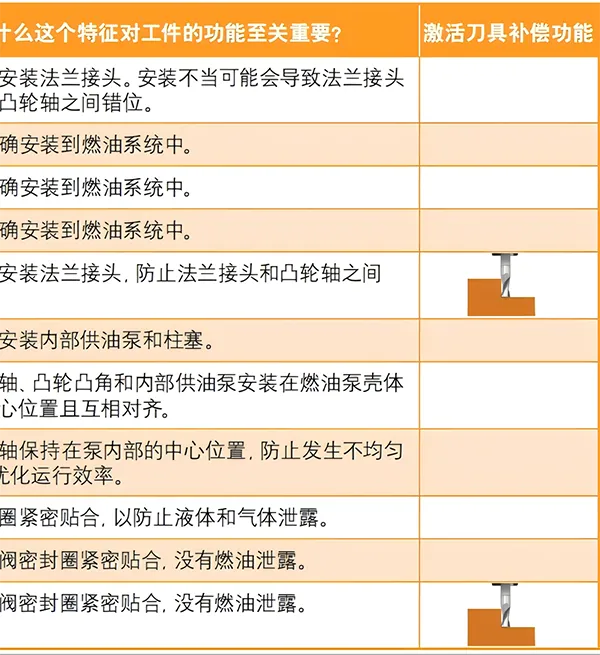

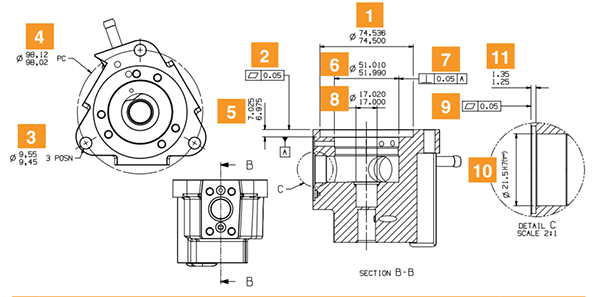

泵殼體的檢測要求

圖示：

通過對指定特征進行檢測來自動更新機床刀補。

*請注意：除了反饋幾何特征外，通過監控工件形狀還可指示刀具的健康狀況。

02、雷尼紹解決方案

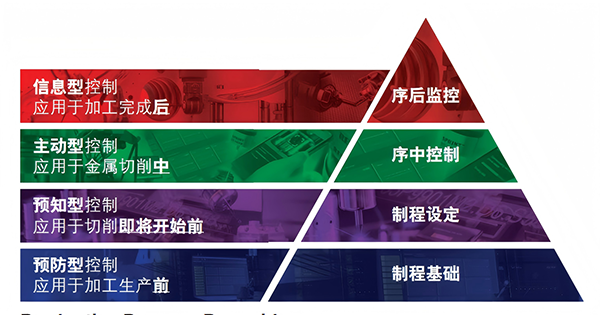

高效制程金字塔解決方案

我們的工程師們通過雷尼紹研創的Productive Process Pyramid™(高效制程金字塔解決方案)分析了泵殼體制造過程中的關鍵要素。該框架用于識別和控制在加工過程的各個關鍵階段可能發生的不確定因素。

控制制程不確定因素的方法包括機器維護和校準，刀具破損檢測，以及通過車間現場比對測量進行工件檢測和自動反饋。

案例分享

某泵殼體制造商

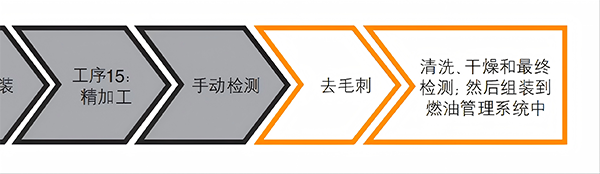

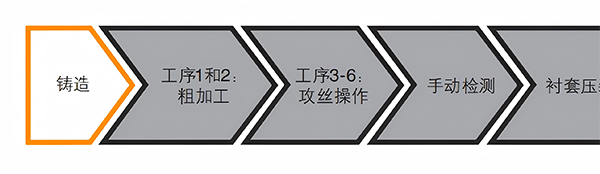

泵殼體原始制程

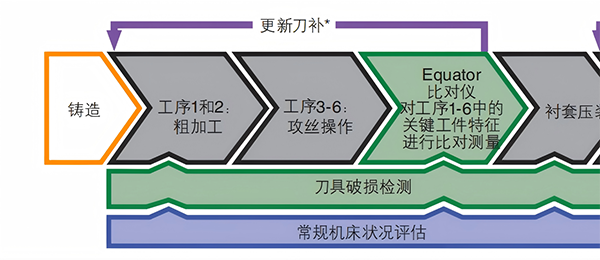

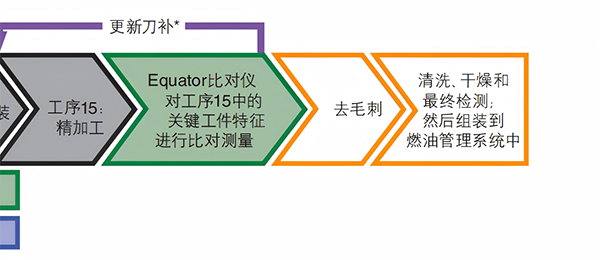

泵殼體已識別的改進空間

* IPC(智能化制程控制)軟件將自動應用刀補更新，該軟件使用尺寸數據向數控機床控制器反饋刀補更新?；蛘?，用戶可以根據“過程監控”屏幕中顯示的檢測數據手動應用刀補更新。

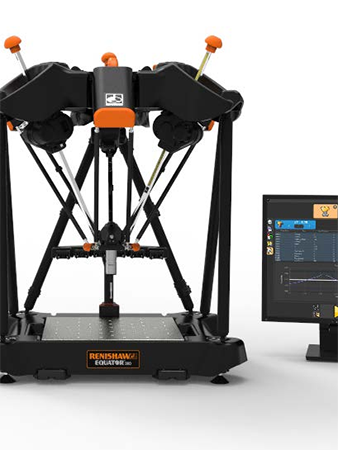

以上是雷尼紹為某個泵殼體制造商提出的解決方案。該制造商使用雷尼紹Equator™比對儀，將三個階段的檢測活動整合到同一臺設備上，從而降低資金投入和后續成本。

現在，在加工循環內就能檢測關鍵工件特征，因此簡化了檢測過程。通過自動刀補反饋可實現加工出的工件特征接近名義值，進而提高產能和工件質量。

解決方案優勢

1.在同一臺設備上完成所有檢測

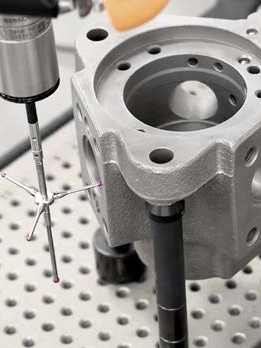

Equator比對儀可檢測位置和幾何形狀特征等所有尺寸，無需使用其他檢測設備。

由于無需在不同量具之間移動工件，因此縮短了檢測循環時間。Equator比對儀可自動運行，從而將操作人員解放出來執行其他任務。

生產線上頻繁更換產品。Equator比對儀經過編程運行多個工件程序，也可在工件設計變更時輕松重新編程。

與以前的測量方法相比，將Equator比對儀改作他用可節省大量成本，提高投資回報率。

2.檢測結果可靠

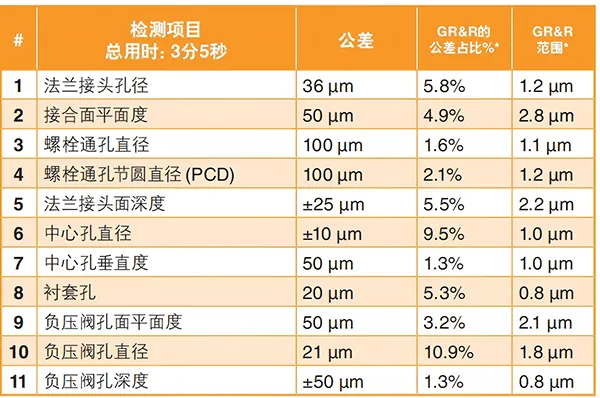

Equator比對儀可自動運行，專門設計用于運行預編程的工件檢測程序，具有±2μm的重復精度。作為程序設定的一部分，雷尼紹工程師進行了GR&R研究，以確保不同的操作人員能夠獲得可重復的結果。部署Equator比對儀之后，消除了以前存在的不同操作人員獲得的測量結果不可靠、不一致的問題。

3.制程控制可追溯

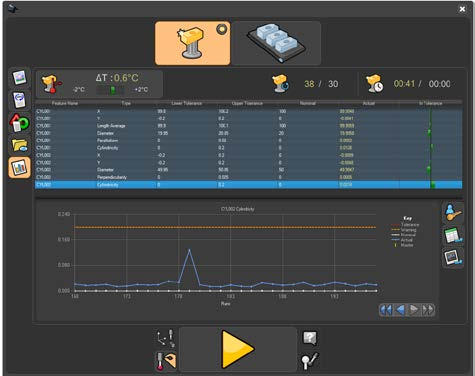

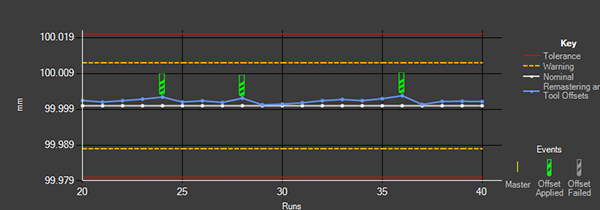

“過程監控”是在Equator比對儀上運行的軟件包的一部分。“過程監控”屏幕中包括上一個被測工件的即時狀態監控條形圖，以及所選特征的歷史記錄。操作人員以往只能收到合格/不合格檢測結果?，F(xiàn)在可將Equator比對儀的檢測結果導出為.CSV文件，并且存儲起來以供追溯。這些結果也用于更新機床刀補，在出現廢品之前在線修正制程漂移。

雷尼紹通過Equator比對儀，為此家制造商減少耗時的定期維護、降低資金投入的同時，并幫助工廠縮短生產周期。

（來源：雷尼紹）
